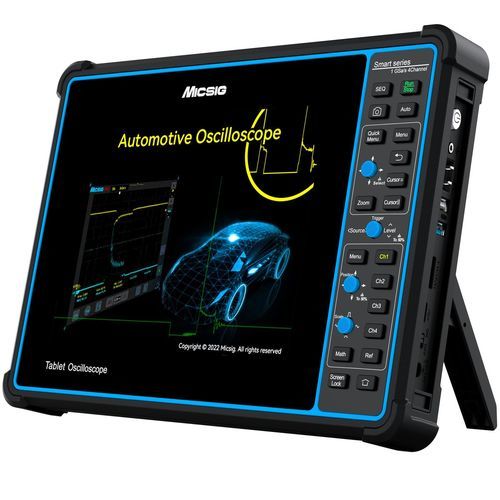

Аналоговый/цифровой осциллограф SATO1004

переносной4 каналас управлением от компьютера

Обзор Micsig SATO1004 — автомобильный планшетный осциллограф, предназначенный для диагностики автомобилей и электрических испытаний в автомобильной сфере. Объединяет автомобильные предустановки тестов, высокоскоростной захват сигналов и глубокую память для проверки цепей зарядки/старта, измерения датчиков и исполнительных механизмов, анализа зажигания и диагностики сетей автомобиля.

Ключевые характеристики

• Автомобильная диагностика: преднастройки для цепей зарядки/старта, датчиков, исполнительных механизмов и систем зажигания; встроенный анализ автомобильных сетей.
• Работа осциллографа: полоса пропускания 100 MHz, 4 аналоговых канала, до 1 GSa/s частота дискретизации, глубина памяти 70 Mpts и до 130 000 wfms/s скорость захвата.
• Декодирование шин: CAN, CAN FD, LIN, FlexRay и K-line для полного анализа сетей.
• Планшетное сенсорное управление: 8‑дюймовый емкостный сенсорный экран, разрешение 800 × 600, отзывчивый алгоритм сенсора.
• Платформа Android: Android OS с 32 GB встроенной памяти для установки приложений и гибкого управления данными.
• Несколько вариантов управления: дистанционное управление по Wi‑Fi, ПО для ПК и поддержка программирования SCPI.
• Полевой портативный дизайн: мягкий TPU‑защитник, аккумулятор 7 500 mAh (~5 часов работы) и масса ≈ 1,9 кг для выездных работ.
• Аппаратная фильтрация: встроенный низкочастотный фильтр для снижения помех сигнала.

Технические характеристики

• Модель: SATO1004
• Аналоговые каналы: 4
• Полоса пропускания: 100 MHz
• Частота дискретизации в реальном времени: до 1 GSa/s
• Глубина памяти: 70 Mpts
• Скорость захвата форм сигнала: до 130 000 wfms/s
• Время нарастания: ≤ 3,5 ns
• Дисплей: 8‑дюймовый емкостный сенсорный экран, разрешение 800 × 600
• ОС: Android
• Встроенная память: 32 GB
• Аккумулятор: литий‑ионный 7 500 mAh, ≈ 5 часов работы
• Защитный корпус: мягкий TPU‑защитник
• Декодирование автомобильных шин: CAN, CAN FD, LIN, FlexRay, K‑line
• Дополнительные функции: комбинированный тест (корреляция нескольких сигналов), встроенный аппаратный низкочастотный фильтр
• Интерфейсы: дистанционное управление Wi‑Fi, управление ПО для ПК, программирование SCPI, HDMI‑выход, USB 3.0 host, USB Type‑C
• Вес: ≈ 1,9 кг (чистый)
