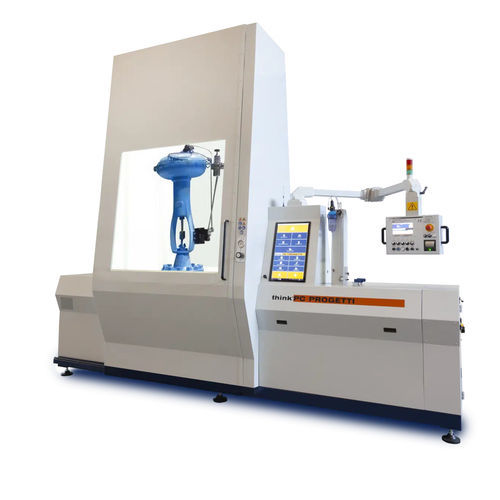

Испытательный стенд давление BO30-2CV/40SHH

утечкирасходаконтролируемый PLC

ПОЛНЫЙ ЗАЩИТНЫЙ ЭКРАН ДВУХСТОРОННИЙ ДОСТУП ВНУТРЕННЕЕ РАДИАЛЬНОЕ УПЛОТНЕНИЕ (ЗАГЛУШКИ ОТВЕРСТИЙ) ИЛИ КОМБИНИРОВАННЫЙ ЗАЖИМ Стенд для испытания регулирующих клапанов, относящийся к семейству установок BO30-2CV/SH. Бронированная пуленепробиваемая защита, сертифицированная на полное окружение, позволяет испытывать клапаны, расположенные на максимальной высоте 2500 мм от оси потока. Возможна реактивная мощность до 100 ТОН. Возможна комбинированная фиксация: Заглушка отверстия или пропорциональная запрессовка. Установка оснащена полным набором цифровых расходомеров для измерения расхода воздуха/воды, а также панелью команд позиционера для управления и тестирования приводов клапанов, включая гистерезис перемещений и характеристики. Открытие двери обусловлено правилами визуального контроля (перед проверкой автоматически снижается давление) и процедурами нормального сброса давления. В подвале установлен резервуар с водой для проведения тестовых процедур. Управление процессом испытаний осуществляется с помощью электронного ПЛК и сенсорного ЖК-дисплея, а также программы сертификации TestREC, которая полностью подключена к локальной сети компании. Обеспечивается полная конфигурация локальной сети и сбор данных. Предусмотрено двойное управление AUTO / MAN для обеспечения максимальной гибкости операторов. СИЛА РЕАКЦИИ : 40 Т МАКСОВАЯ ДЛИНА КЛАПАНА: 1000 мм МИНИМАЛЬНАЯ ДЛИНА КЛАПАНА: 200 мм Высота оси потока : 2500 мм ОБЪЕМ ВОДЫ В ПОДВАЛЕ: 150 литров ДОПУСТИМЫЕ ВАРИАНТЫ: BW, SW, RF, RTJ СТИЛЬ ЗАЖИМА : Тип 3 - комбинированный МАКСОВОЕ ДАВЛЕНИЕ: 250 бар (вода) - 7 бар (воздух) ПНЕВМАТИЧЕСКОЕ НАГРУЖЕНИЕ: 7 бар @ 2000 Нл/мин ЭЛЕКТРИЧЕСКОЕ ПИТАНИЕ : 3PH + N + T 380V@50Hz, 5.5Kw РАЗМЕРЫ (МЕХ) : 3055 (Д) x 1425 (П) x 2040 (В)
