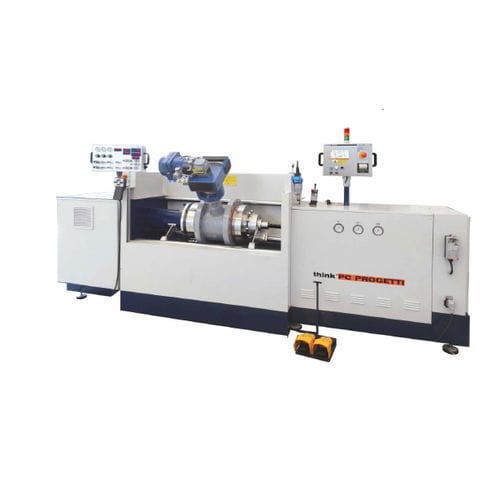

Испытательный стенд давление BO30-2CV/50P

для определения срока службыутечкиконтролируемый PLC

Горизонтальный испытательный стенд с комбинированным способом зажима: внутренним радиальным уплотнением и прессовым зажимом. Подвижный реактивный мост перемещается с помощью одной винтовой колонны, что обеспечивает полное отсутствие внешних сил на корпусе клапана, а гидроцилиндр может осуществлять прессовое зажатие с пропорциональным управлением или без него. Эта возможность обеспечивает соответствие клапана самым распространенным международным стандартам испытаний. Со стороны неподвижного моста установлена распорка 600 мм для размещения крупных исполнительных механизмов. В качестве резервуара для воды при проведении испытаний в подвале установлена емкость с водой. Управление процессом испытаний осуществляется с помощью электронного ПЛК и сенсорного ЖК-дисплея. Данные испытаний могут быть распечатаны на термопринтере 24cln непосредственно в зоне испытаний или загружены с помощью последовательного соединения (стандарт) на ПК под управлением Windows с сертификационным программным обеспечением TestREC. РЕАКЦИОННОЕ УДЕРЖАНИЕ: 50 ТОНН (10% минимального зажатия пресса) (см. таблицу рабочих пределов) МАКСИМАЛЬНАЯ ДЛИНА КЛАПАНА : 620 мм ДЛИНА КЛАПАНА MIN : 0 мм Внутреннее расстояние между колоннами : 590 мм Высота оси потока : 885 мм Емкость для воды в подвале : 100 литров ДОПУСТИМОЕ ОКОНЧАНИЕ : RF, RTJ, BW, SW СТИЛЬ ЗАЖИМА : Тип 3 - комбинированный зажим КОНТРОЛЬ СИЛЫ ЗАЖИМОВ: Вкл/выкл и пропорциональный (опция) ЭТАЛОННЫЕ СТАНДАРТЫ : ISO, DIN, API, ANSI, ASTM, FCI, BS (другие по запросу). ПОТОК ЗАЛИВКИ: 50 л/мин ВАКУУМНЫЙ НАСОС: 36 м /ч (опция) VACUUM PUMPSTANDARD FLOW METER : См. таблицу (другие расходомеры по запросу) МАКСИМАЛЬНОЕ ДАВЛЕНИЕ: 700 бар (вода) - 6 бар (воздух) РАЗМЕРЫ (МЕХ) : 3670(L) x 600(P) x 1700(H)
