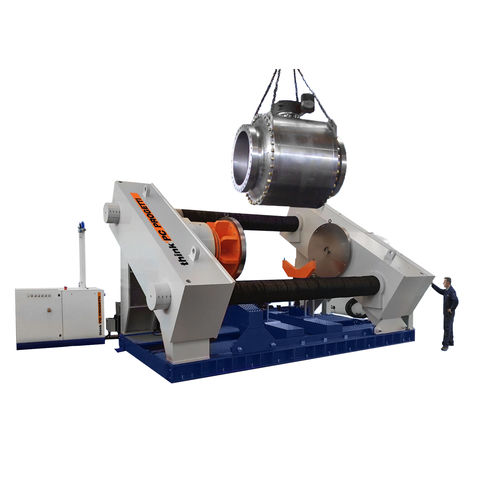

Горизонтальная испытательная установка с КОМБИНИРОВАННЫМ стилем зажима. Доступны оба стиля: Заглушки отверстий и пропорциональное прессовое зажатие.
Максимальная реактивная мощность 3000 ТОНН.
Основание оснащено двумя подъемными тележками, способными выдерживать арматуру весом до 120 тонн.
Передвижной реакционный мост перемещается с помощью двух винтовых колонн (под углом 30° относительно почвы), которые обеспечивают полное отсутствие внешних сил на корпус клапана в случае зажима "пробки". Гидравлический цилиндр, установленный на неподвижном мосту, позволяет проводить испытания фланцевых клапанов, используя пропорциональную модуляцию усилия зажима.
Это делает стенд совместимым с наиболее распространенными международными стандартами испытаний
Испытательный стенд предназначен для установки в испытательную яму, окруженную тяжелым бронированным пулестойким защитным периметром, где все опасные источники находятся под защитой барботера, а управление расположено вне опасной зоны (бункерный актив).
Установка управляется с помощью системы SKA-1000.
Управление системой осуществляется с помощью электронного ПЛК и сенсорного ЖК-терминала.
Программное обеспечение проводит оператора через процедуру испытаний в пошаговой последовательности.
Операторы могут повторять или переходить к отдельным испытаниям в соответствии со своими удобствами.
Отчет об испытаниях может быть распечатан в виде талона непосредственно с помощью ЖК-терминала.
Все параметры испытаний могут быть введены через сенсорный ЖК-терминал.
ПЛК может быть подключен к ПК на базе Windows для записи данных и распечатки осциллограмм, для быстрого каталогизирования всех продуктов в базе данных и их сканирования с помощью BAR-кода или QR-кода.
---
