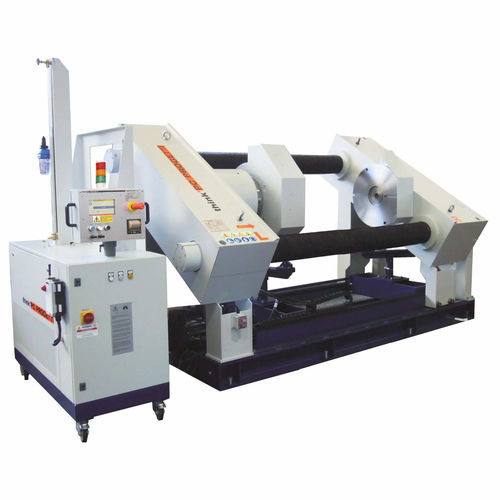

Горизонтальный испытательный стенд с комбинированным способом зажима: внутренним радиальным уплотнением и прессовым зажимом.
Подвижный реактивный мост перемещается двумя винтовыми колоннами, что обеспечивает полное отсутствие внешних сил на корпусе клапана, а гидроцилиндр может осуществлять прессовое зажатие с пропорциональным управлением или без него.
Благодаря этому клапан соответствует самым распространенным международным стандартам испытаний. Для проведения испытаний регулирующих клапанов на герметичность седла могут быть установлены комплекты расходомеров (см. опцию).
Управление установкой осуществляется с помощью пульта опрессовки SKA-100
РЕАКЦИОННОЕ УДЕРЖАНИЕ: 500 ТОНН (10% минимального зажатия пресса) (см. таблицу рабочих пределов)
ДЛИНА КЛАПАНА МАКС: 1760 мм
ДЛИНА КЛАПАНА MIN : 0 мм
Внутренний зазор между колоннами : 1160 мм
Высота оси потока : 1000 мм
Емкость для воды в подвале: 470 литров
ЛИФТЫ: 2х5 тонн
ДОПУСТИМЫЕ ВАРИАНТЫ: BW, SW, RF, RJ
СТИЛЬ ЗАЖИМА: Тип 3 - комбинированный внутренний радиальный зажим и прижим с пропорциональным управлением.
РАЗМЕРЫ (МЕХ) : 3441 (Д) x 1817 (П) x 1980 (В)
---
