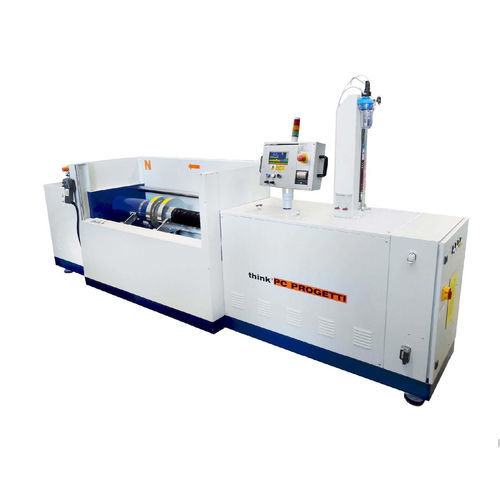

Горизонтальный испытательный стенд с комбинированным способом зажима: внутренним радиальным уплотнением и прессовым зажимом. Подвижный реактивный мост перемещается с помощью одной винтовой колонны, что обеспечивает полное отсутствие внешних сил на корпус клапана, а гидроцилиндр может осуществлять прессовое зажатие как с пропорциональным управлением, так и без него.
Эта возможность делает его соответствующим самым распространенным международным стандартам испытаний.
В качестве резервуара для воды при проведении испытаний в подвале установлена емкость с водой.
Управление процессом испытаний осуществляется с помощью электронного ПЛК и сенсорного ЖК-дисплея.
Данные испытаний могут быть распечатаны на 24-клн термопринтере непосредственно в зоне испытаний или загружены с помощью последовательного соединения (стандарт) на ПК под управлением ОС Windows с сертификационным программным обеспечением TesREC.
Безопасность оператора обеспечивается фронтальной защитой с автоматическим открыванием.
РЕАКЦИОННОЕ УДЕРЖАНИЕ: 40 ТОНН (10% минимального зажатия пресса) (см. таблицу рабочих пределов)
ДЛИНА КЛАПАНА МАКС: 650 мм
ДЛИНА КЛАПАНА MIN : 50 мм
Внутреннее расстояние между колоннами : 460 мм
Высота оси потока : 830 мм
Емкость для воды в подвале: 100 литров
СТИЛЬ ЗАЖИМА: Тип 3 - комбинированный зажим
Управление усилием зажима: вкл/выкл и пропорциональное (опция)
ПОТОК ЗАЛИВА: 50 л/мин
ВАКУУМНЫЙ НАСОС: 36м2/ч (опция)
СТАНДАРТНЫЙ ИЗМЕРИТЕЛЬ ПОТОКА: см. таблицу
МАКСОВОЕ ДАВЛЕНИЕ: 700 -1380 - 2000 - 4000 бар (вода) 450 - 700 бар (газ)
ПНЕВМАТИЧЕСКОЕ НАГРУЖЕНИЕ: 6,5 бар @ 1100 Нл/мин
ЭЛЕКТРИЧЕСКОЕ ПИТАНИЕ : 3PH + T, 400V@50Hz, 5KW (другое по запросу)
РАЗМЕРЫ: 2810(Д) x 600(П) x 1670(В)
---
