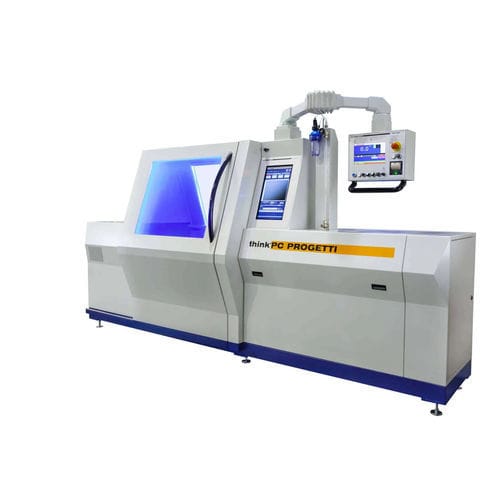

Испытательный стенд давление BO30-2CV/40SH

автоматическийс ручным приводомконтролируемый PLC

Горизонтальная испытательная установка с комбинированным типом зажима. Подвижный реактивный мост перемещается с помощью одной винтовой колонны, что обеспечивает полное отсутствие внешних усилий на корпус клапана во время испытаний. А пропорционально регулируемый гидроцилиндр позволяет использовать установку даже для уплотнения "лицом к лицу", снижая механические усилия на корпусе клапана до минимальных значений. Для проведения испытаний на высокое давление газа/воды в очень безопасных условиях предусмотрена полная защита от пульсации BULLETS PROOF. Открытие двери обусловлено правилами визуального контроля (автоматическое снижение давления перед проверкой) и процедурой сброса нормального давления. В подвале установлен резервуар с водой для проведения испытаний. Управление процессом испытаний осуществляется с помощью электронного ПЛК и сенсорного ЖК-дисплея, а также сертификационного программного обеспечения TestREC, полностью подключенного к локальной сети компании. Обеспечивается полная конфигурация испытательного стенда и сбор данных по локальной сети. Предусмотрено двойное управление AUTO / MAN, обеспечивающее максимальную гибкость для операторов. РЕАКЦИОННОЕ УДЕРЖАНИЕ: 40 ТОНН (минимальное зажатие пресса 10%) (см. таблицу рабочих пределов) ДЛИНА MIN - MAX : 0 - 550 мм МАКСОВАЯ ВЫСОТА КЛАПАНА : 900 мм Внутренний зазор между колоннами : 550 мм Высота оси потока : 830 мм Емкость для воды в подвале : 100 литров ДОПУСТИМОЕ ОКОНЧАНИЕ : RF, RTJ BW, SW СТИЛЬ ЗАКЛЮЧЕНИЯ : Тип 3 - комбинированный СТАНДАРТЫ : ISO, DIN, API, ANSI, ASTM, FCI, BS (другие по запросу) ПОТОК ЗАЛИВА : 70 л/мин ВАКУУМНЫЙ НАСОС : 40 м /ч (опция) СТАНДАРТНЫЙ РАСХОДОМЕР : Цифровой счетчик пузырьков и цифровой водяной столб МАКСОВОЕ ДАВЛЕНИЕ: 4000 бар (вода) - 1050 бар (газ) ПНЕВМАТИЧЕСКОЕ ДАВЛЕНИЕ : 6,5 бар @ 1100 Нл/мин РАЗМЕРЫ (МЕХ) : 3500(Д) x 1100(П) x 1600(В) мм
