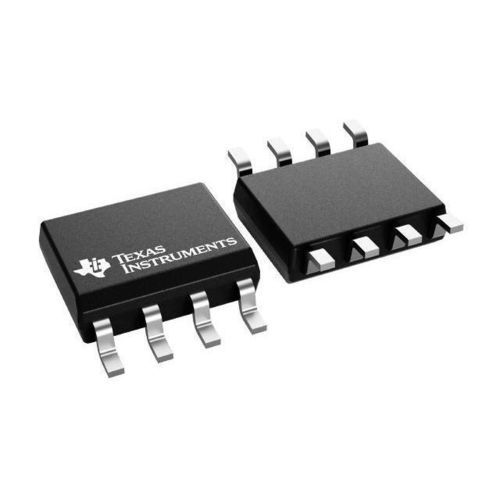

Операционный усилитель TLV9062

аналоговыйминиатюрныйс фильтрацией

Обзор
TLV9062 — двухканальный низковольтный операционный усилитель с входом и выходом типа rail-to-rail, предназначенный для работы при напряжении питания 1,8 В—5,5 В. Применим в компактных и чувствительных к стоимости решениях, требующих управления емкостными нагрузками и наличия версий с низким потреблением в режиме ожидания.

Ключевые моменты

• Двухканальный усилитель (TLV9062) с rail-to-rail входом и выходом
• Диапазон питания: 1,8 В—5,5 В
• Целевые применения: низковольтные, компактные и экономичные устройства
• Доступны версии с отключением (TLV906xS) — типич. потребление в ожидании <1 µA

Особенности

• Rail-to-rail вход и выход
• Низкое входное смещение: ±0,3 mV (тип.)
• Полоса пропускания при единичном усилении (GBW): 10 MHz
• Низкий широкополосный шум: ~10 nV/√Hz
• Очень малый входной ток смещения: 0,5 pA (тип.)
• Низкий ток покоя: 538 µA на канал (тип.)
• Стабильность при единичном усилении; отсутствие инверсии фазы при перегрузке
• Встроенный RFI/EMI фильтр
• Резистивная выходная импеданс в разомкнутой петле облегчает стабилизацию при емкостных нагрузках
• Диапазон рабочих температур: –40 °C—125 °C

Параметры (выборка, тип./макс./мин.)
Число каналов: 2
Макс. напряжение питания: 5,5 В
Мин. напряжение питания: 1,8 В
Rail-to-rail: вход и выход
GBW (тип): 10 MHz
Slew rate (тип): 6,5 V/µs
Vos при 25 °C (макс): 1,6 mV
Iq на канал (тип): 0,538 mA (538 µA)
Vn при 1 kHz (тип): 16 nV/√Hz
Диапазон рабочих температур: -40 °C—125 °C
Дрейф смещения (тип): 0,53 µV/°C
CMRR (тип): 103 dB
Iout (тип): 0,05 A
Архитектура: CMOS
Типичная емкостная нагрузка: 100 pF (целевой показатель проекта)

Описание
Семейство TLV906x (TLV9061 одно, TLV9062 два, TLV9064 четыре канала) оптимизировано для низковольтной работы с характеристиками, сопоставимыми с аналогичными изделиями TI. Серия обеспечивает работу с емкостными нагрузками (тип. 100 pF) и упрощает стабилизацию с более крупными емкостными нагрузками благодаря резистивной выходной импедансу в открытой петле. Модификации TLV906xS добавляют функцию отключения для крайне низкого тока ожидания. Доступны различные варианты корпусования, включая микро-корпуса (X2SON, X2QFN) и промышленные стандарты (SOIC, MSOP, SOT-23, TSSOP, VSSOP, WSON, DSBGA).

Технические характеристики

• Модель: TLV9062 (двухканальный)
• Диапазон питания: 1,8 В—5,5 В
• GBW: 10 MHz (тип.)
• Slew rate: 6,5 V/µs (тип.)
• Входное смещение (тип): ±0,3 mV; макс. 1,6 mV
• Ток покоя: ~538 µA на канал (тип.)
• Шум на входе (1 kHz): ~16 nV/√Hz (тип.)
• Рабочая температура: -40 °C—+125 °C
• Rail-to-rail вход и выход
• Встроенный RFI/EMI фильтр; опция отключения с ожиданием <1 µA (TLV906xS)
• Архитектура: CMOS; CMRR (тип) 103 dB
• Типичный выходной ток: 0,05 A
