Компаратор для НИОКР TLV3201

Обзор продукта

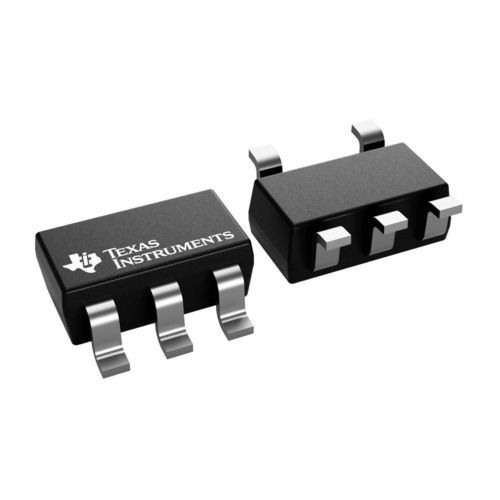

TLV3201 — одноканальный компаратор с push-pull выходом, обеспечивающий быструю реакцию (тип. 40 нс) и очень низкий ток покоя (тип. 40 µA). Обладает входами rail-to-rail, низким входным смещением и высокой выходной нагрузочной способностью в компактных корпусах. Спецификация предусматривает промышленный температурный диапазон (−40°C до 125°C). Доступен в корпусах 5-pin SOT-23 (DBV) и 5-pin SC70 (DCK).

Характеристики

• Низкая задержка распространения: 40 нс (тип.)
• Низкий ток покоя: 40 µA на канал (тип.)
• Диапазон входного общего режима расширен примерно на 200 мВ за пределы шин (rail-to-rail)
• Низкое входное смещение: 1 mV (тип.)
• Push-pull выходы с высокой силой тока
• Диапазон питания: 2,7 V до 5,5 V
• Диапазон рабочих температур: −40°C до 125°C
• Доступны в малых корпусах: 5-pin SC70, 5-pin SOT-23 (для двойной версии — 8-pin SOIC/VSSOP)

Информация о корпусе
5-pin SOT-23 (DBV): 5 контактов — 8,12 mm² (2,9 x 2,8 mm)
5-pin SC70 (DCK): 5 контактов — 4,2 mm² (2,0 x 2,1 mm)

Описание
TLV3201 сочетает высокую скорость и низкое энергопотребление в очень небольшом корпусе, что делает его подходящим для задач быстрого порогового обнаружения при минимальном потреблении в режиме ожидания. Типичные применения: автономные датчики на батарее, обнаружение уровня, согласование сигналов и быстрые компараторные ступени в системах управления. Устройство просто в интеграции и допускает входные сигналы, близкие к питающим шинам.

Технические характеристики

• Количество каналов: 1
• Тип выхода: Push-Pull
• Время распространения: 0,04 µs (40 ns тип.)
• Напряжение питания (Vs) мин: 2,7 V
• Напряжение питания (Vs) макс: 5,5 V
• Ток покоя (Iq) на канал (тип.): 0,04 mA (40 µA)
• Входное смещение (тип.): 1 mV; Vos (макс.) при 25°C: 5 mV
• Входной ток смещения (±) (макс.): 0,05 nA
• Диапазон входного общего режима: расширяется примерно на 200 mV за пределы каждой шины (VICR min: -0,2 V; VICR max: 5,7 V)
• Диапазон рабочих температур: -40°C до 125°C
