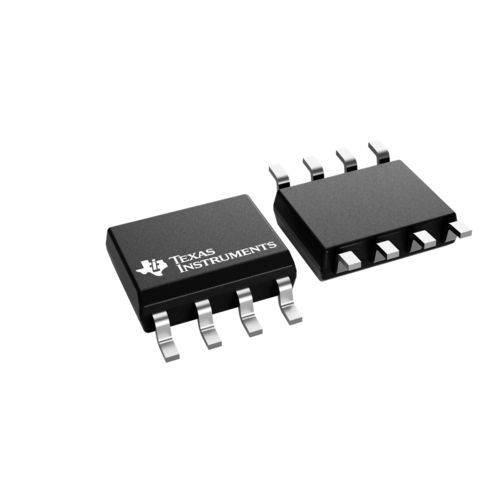

Интегральная схема токоприемника шунт INA219

на печатной платедля печатной платыPCB

Обзор INA219 — это монитор тока (шунт) и мощности с интерфейсом, совместимым с I2C или SMBus. Устройство измеряет падение напряжения на шунте и напряжение питания шины с программируемыми временами преобразования и цифровой фильтрацией. Программируемое значение калибровки и внутренний множитель обеспечивают прямые показания тока в амперах; дополнительный регистр-множитель вычисляет мощность в ваттах. Интерфейс I2C/SMBus поддерживает 16 программируемых адресов. INA219 доступен в классах точности A и B (B = повышенная точность). Измерение шунта возможно на шинах 0–26 В. Питание от одного источника 3–5,5 В, максимальный ток питания 1 mA. Диапазон рабочих температур: −40 °C до 125 °C.

Ключевые характеристики

• Измеряет напряжения шины от 0 до 26 В
• Выдаёт ток, напряжение шины и мощность
• 16 программируемых адресов I2C/SMBus
• Высокая точность до 0,5 % (INA219B)
• Программируемые времена преобразования и цифровая фильтрация
• Калибровочные регистры для прямого считывания тока в амперах
• Доступен в корпусах SOT-23-8 и SOIC-8

Технические характеристики

• Коммод-режим напряжения (макс): 26 В
• Коммод-режим напряжения (мин): 0 В
• Цифровой интерфейс: I2C, SMBus
• Разрешение: 12 бит
• Смещение входа (±) (макс): 50 µV, 100 µV (в зависимости от класса)
• Дрейф смещения входа (±) (макс): 0,5 µV/°C
• Дрейф смещения входа (±) (тип): 0,1 µV/°C
• Коэффициент усиления по напряжению (V/V): 0,125, 0,25, 0,5, 1
• CMRR (мин): 100 dB
• Напряжение питания (макс): 5,5 В
• Напряжение питания (мин): 3 В
• Ток питания Iq (макс): 1 mA
• Погрешность усиления (%): 0,3, 0,5
• Дрейф погрешности усиления (±) (макс): 83, 167 ppm/°C
• Функции: двунаправленное измерение, интегрированный монитор мощности, программируемое усиление
• Число каналов: 1
• Точность измерения мощности: 0,8 %, 1 % (в зависимости от класса/конфигурации)
• Рейтинг: Каталог
• Диапазон рабочих температур: -40 до 125 °C

Области применения

• Управление и мониторинг питания
• Измерение тока и мощности в системах с питанием от батареи
• Мониторинг энергопотребления и эффективности
• Измерительные фронт-энды для защиты и учёта
