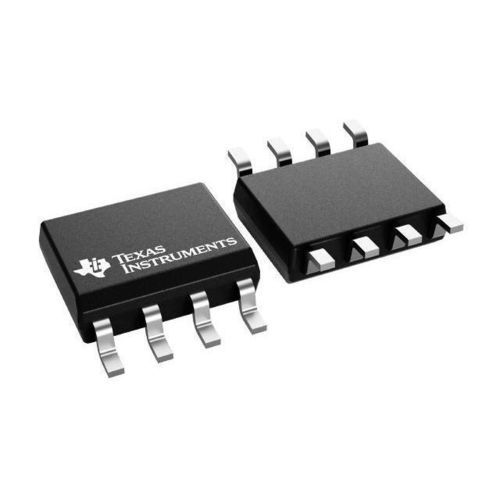

Усилитель аудио OPA2134

операционныйаналоговыйс двумя каналами

Обзор
OPA2134 — двухканальный аудио операционный усилитель с FET‑входом из семейства OPAx134, предназначенный для приложений с низкими искажениями и низким уровнем шума. Обеспечивает истинный FET входной каскад, широкий выходной разворот (примерно на 1 В от шин), стабильность при единичном усилении и стабильную работу с емкостными нагрузками. Доступен в вариантах single, dual и quad, в корпусах PDIP, SOIC и SO‑14. Для проверки конструкции доступны SPICE‑макромодели и эталонные проекты.

Ключевые характеристики

• Burr-Brown™ Audio; архитектура FET‑входа, оптимизированная для аудио
• Ультранизкие искажения: THD+N тип. 0,00008 % при 1 кГц
• Низкий шум: Vn тип. 8 nV/√Hz при 1 кГц
• Истинный FET‑вход: низкий входной ток смещения (IB ≈ 5 пА тип.)
• Высокая скорость: slew rate тип. 20 V/µs; GBW тип. 8 MHz
• Широкий диапазон питания: одиночное или двойное питание, ±2,5 В до ±18 В (суммарно 5 В до 36 В)
• Стабильность при единичном усилении; низкий перекрестный говор в dual/quad за счёт независимой схемотехники каналов

Сведения о продукте
Устройство стабильно при единичном усилении и рассчитано на работу в диапазоне температур от –40 °C до +85 °C. Dual и quad варианты используют независимые каналы для минимизации перекрёстного говорa и обеспечения стабильного динамического поведения при различных нагрузках, включая высокую ёмкостную нагрузку. Типичные корпуса: 8‑контактный PDIP и SOIC для single/dual; SO‑14 для quad. SPICE‑модели и файлы эталонных симуляций (PSpice/TINA‑TI) доступны для системной валидации.

Технические характеристики

• Количество каналов: 2 (dual)
• Суммарное напряжение питания (мин): 5 В
• Суммарное напряжение питания (макс): 36 В
• Произведение усиление‑полоса (GBW, тип.): 8 MHz
• Slew‑rate (тип.): 20 V/µs
• Rail‑to‑rail: Нет
• Смещение входного напряжения Vos (макс, 25 °C): 2 mV
• Ток покоя на канал (тип.): 4 mA
• Шум входного напряжения Vn при 1 kHz (тип.): 8 nV/√Hz
• THD+N при 1 kHz (тип.): 0,00008 %
• Выходной ток Iout (тип.): 0,04 A
• Архитектура: FET‑вход (JFET)
• CMRR (тип.): 100 dB
• Входной ток смещения (макс): 100 pA
• Диапазон рабочих температур: –40 °C до +85 °C
