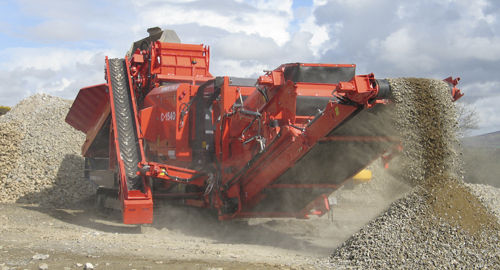

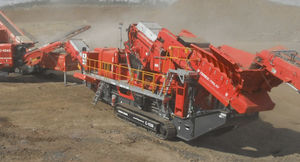

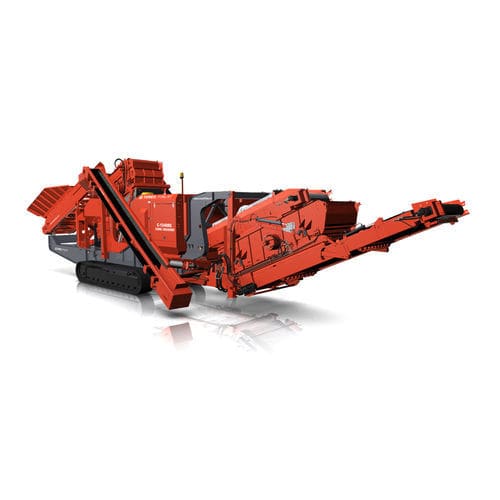

Конусный дробильно-сортировочный комплекс C-1540RS

мобильныйгусеничный

Обзор продукта
Finlay C-1540RS — гусеничный конусный дробильный комплекс, объединяющий функции дробления и грохочения на одном гусеничном шасси. На базе модели C-1540 данная версия оснащена встроенным рециркуляционным конвейером и съемным двухдековым грохотом, который можно быстро снять без подъёмного оборудования для работы в открытом цикле.

Ключевые особенности

• Съемный двухдековый грохот 12’ x 5’ (3,66 m x 1,52 m), возвращающий негабарит в дробилку через встроенный рециркуляционный конвейер.
• Быстросъемный грохот и конвейер мелких фракций для оперативного перехода на открытый цикл дробления.
• Опциональный средний конвейер в сочетании с опциональным нижним деком позволяет получить вторую товарную фракцию по спецификации.

Бункер / питатель

• Емкость бункера: 5 m³ (6,5 yd³)
• Ширина бункера сзади: 2,45 m (8’); с опциональными удлинителями: 3,7 m (12’2”)
• Угол подачи: 24° (подача через прескрин), 21° (прямая подача)
• Откидная задняя дверь для вспомогательной подачи в дробилку
• Защитная балка для уменьшения ударной нагрузки на питательный конвейер

Модуль предварительного грохочения

• Верхний дек: 1,83 m x 1,22 m (6’ x 4’)
• Удаляет мелкие фракции перед подачей в камеру конуса, повышая производительность и уменьшая износ

Конвейер мелких фракций

• Ширина ленты: 1,4 m (55”)
• Угол работы: 19°–22°
• Гидравлически складывается для транспортировки
• Высота разгрузки: 3,0 m (9’10”)
• Емкость штабеля: 44,3 m³ (58 yd³) @ 40°

Блок грохота

• Верхний дек: 3,66 m x 1,53 m (12’ x 5’)
• Нижний дек: 3,05 m x 1,53 m (10’ x 5’)
• Общая площадь грохочения: 10,1 m² (110 ft²)
• Угол наклона грохота: 19°–22°

Рециркуляционный конвейер

• Ширина ленты: 500 mm (20”)
• Спецификация ленты: Chevron
• Рабочий угол: 30°
• Гидравлически складывается для транспортировки

Конусная камера

• Конусная камера Terex® 1000 mm (40”)
• Регулируемые по скорости настройки для получения требуемой фракции
• Гидравлическая регулировка закрытой стороны с системой мониторинга

Ходовая часть

• Ширина гусеничной ленты: 500 mm (20”)
• Скорость перемещения: 0,9 km/h
• Проходимость по уклону: 25°

Съемный блок грохота

• Быстрое снятие грохота и конвейера мелких фракций для работы в открытом цикле
• Опциональный штабелирующий конвейер и нижний дек для получения второй товарной фракции

T-Link Telematics (телеметрия и мониторинг)

• Удаленный мониторинг: местоположение и статус машины
• Предоставляет эксплуатационные данные и отчеты для поддержки удаленной оптимизации работы
• Устанавливается на дробилки Terex Finlay с электронными двигателями с 2016 г., на грохоты — с 2017 г.

Технические характеристики

• Номинальная мощность двигателя: Tier 3 - CAT 440 hp / Tier 4F / Stage IV - Scania 450 hp (Tier 3 - CAT 328 kW | Tier 4 Final / Stage V - Scania 331 kW)
• Диаметр конусной головки: 1000 mm (40”)
• Транспортный вес: 112,700 lbs / 51,120 kg
• Габариты при транспортировке: H 3.5 m | W 3.1 m | L 18.76 m
• Габариты в рабочем положении: H 4.75 m | W 4.7 m | L 19 m
