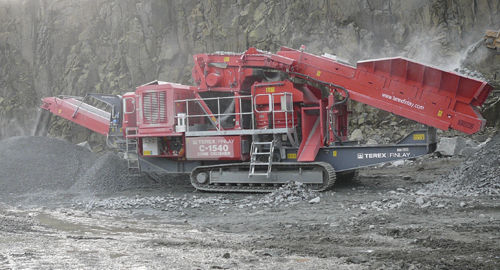

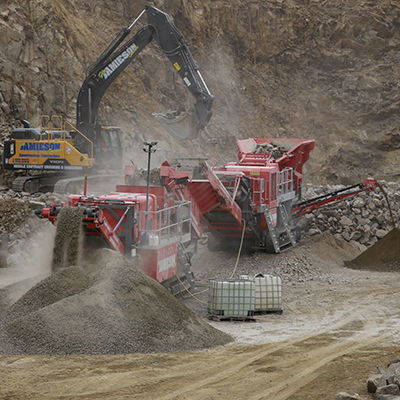

Камнедробилка с гидравлическим конусом C-1540

мобильнаягусеничнаявысокая производительность

Обзор
Finlay C-1540 — экономичная по расходу топлива конусная дробилка с прямым приводом, предназначенная для производителей среднего уровня и подрядчиков по дроблению. В машине использована проверенная камера Terex 1000 с загрузкой choke-feed, встроенным датчиком уровня, автоматическим сбросом посторонних предметов и гидравлической регулировкой закрытой стороны (CSS). Установка обеспечивает высокое снижение фракции, высокий пропуск и упрощённое обслуживание с продвинутой электронной системой управления.

Ключевые особенности

• Прямой привод через сцепление для экономии топлива.
• Гидравлическая система сброса посторонних предметов с автоматическим возвратом для защиты камеры и снижения простоя.
• Детектор металла на подающем конвейере с автоматической остановкой и продувочным желобом для удаления загрязнений.
• Продвинутая вспомогательная гидравлика с датчиком нагрузки для максимизации эффективности установки.

Бункер / питатель

• Объём бункера: 5 m³ (6,5 yd³).
• Высота подачи: 2,8 m (9' 2″).
• Ширина бункера сзади: 2,1 m (6' 10″).
• Установлена ударная балка для снижения ударной нагрузки на подающий конвейер; откидывающаяся задняя дверь для подачи в вспомогательный дробильный аппарат.
• Интегрированная детекция металла с авто‑стопом и продувочным желобом снижает необходимость ручной очистки.

Конусная камера

• Камера Terex 1000 (1000 mm / 40″ диаметр головки).
• Диапазон оборотов контрвала конуса: 915–1010 об/мин.
• Регулируемая скорость для оптимизации качества крупности.
• Гидравлическая регулировка CSS с системой мониторинга для оперативных настроек.

Главный конвейер

• Ширина ленты: 900 mm (36″); рабочий угол: 21°.
• Ударные планки и износостойкие облицовки в зоне подачи.
• Высота выгрузки: 3,3 m (10' 10″); стандартная ёмкость штабеля ≈ 53,5 m³ @ 40°.

Ходовая часть

• Ширина гусеницы: 400 mm (16″); скорость движения: 1,3 km/h.
• Проходимость по уклону: 25° для маневренности на участке.

Детекция металла и система продувки

• Детектор металла на подающем конвейере с функцией авто‑стоп защищает конус от посторонних металлических предметов.
• Продувочный желоб удаляет загрязнения, сокращая ручную очистку и простой.

T-Link телематика

• Оборудование и программное обеспечение T-Link поставляются в стандартной комплектации с бесплатной семилетней подпиской на данные для удалённого мониторинга и отчётности.

Технические характеристики

• Номинальная мощность двигателя: Tier 3 — Caterpillar C9 Acert 350 hp (261 kW) / Tier 4F/Stage IV — Scania 350 hp (257 kW).
• Диаметр головки конуса: 1000 mm (40″).
• Транспортный вес: 33 350 kg (73 524 lbs).
• Габариты в транспортном положении: H 3.45 m | W 2.75 m | L 15.55 m.
• Габариты в рабочем положении: H 4.35 m | W 3.9 m | L 14.9 m.
• Бункер 5 m³; высота подачи 2.8 m; задняя ширина 2.1 m.
• Главный конвейер: лента 900 mm; высота выгрузки 3.3 m; ёмкость штабеля ≈ 53.5 m³ @ 40°.
• Ходовая часть: ширина гусеницы 400 mm; скорость 1.3 km/h; проходимость 25°.
• Диапазон оборотов контрвала конуса: 915–1010 об/мин.
