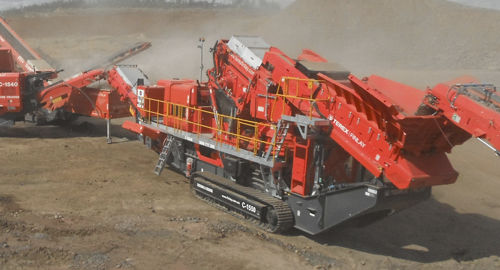

Конусная камнедробилка C-1550P

мобильнаявысокая производительностьгусеничная

Обзор

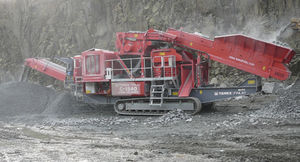

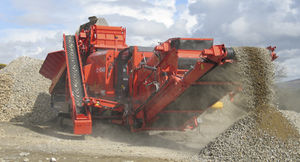

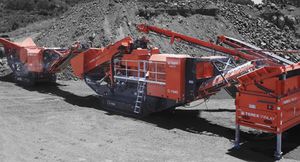

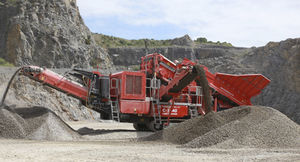

Finlay C-1550P — самоходная мобильная конусная дробильная установка, построенная на базе проверенного конического дробителя Finlay 1300 с прямым приводом. Машина предлагает опционный патентоспособный одноэтажный прескрин (2,45 x 1,52 м) для удаления или обхода мелких фракций, встроенную систему желобов для отвода или возврата мелких фракций и телематику T-Link в стандартной комплектации на применимых машинах.

Конструкция и эксплуатация

• Гусеничный самоходный агрегат с большой бункерной подачей и автоматической системой обнаружения и удаления металлов для защиты конуса и сокращения простоев.
• Опционный модуль прескрина (одноярусный 2,45 м x 1,52 м) для удаления мелочи до подачи в камеру конуса.
• Гидравлически регулируемый питательный конвейер для работы с прескрином или при прямой подаче в конус.
• Топливосберегающий прямой привод через мокрую муфту, переменная скорость вращения конуса и электронный мониторинг.
• Гидравлическая система разгрузки при захлопывании с автоматическим восстановлением для защиты камеры.
• Интегрированная система желобов для обхода или повторного введения мелких фракций с целью оптимизации производительности и снижения износа футеровки.
• Подготовка к установке системы подавления пыли в стандартной комплектации (шланг и распылительные планки; насос не поставляется).

Ключевые особенности

• Полностью гидравлическая регулировка закрытой стороны (CSS) с электронным мониторингом для изменения налету.
• Энергоэффективный прямой привод через мокрую муфту.
• Гидравлическая защита от клина с автоматическим сбросом для минимизации простоев и защиты камеры.
• Система обнаружения металлов на питательном конвейере с авто-стопом и управляемой системой очистки для удаления металлических примесей.
• Варианты обхода прескрина или повторного ввода мелочи для улучшения контроля продукта, пропускной способности и продления срока службы футеровки.

Модули и компоненты

• Бункер / питатель: бункер большой емкости с автоматическим обнаружением металла и системой очистки; доступны опционные удлинения бункера.
• Главный конвейер: ширина ленты 1,2 м, противоударные планки и износостойкие накладки в точке подачи, полная облицовка по длине, датчик уровня штабеля; высота разгрузки ≈3,8 м; ёмкость штабеля ≈81,6 м³ @ 40°.
• Боковой конвейер прескрина: гидравлически складываемый боковой конвейер для удаления мелочи; ширина ленты 650 мм, высота разгрузки ≈2,8 м; ёмкость 32,6 м³ @ 40°.
• Конусный дробитель: камера Terex 1300 (1300 мм / 52") с индикаторами износа мантии/конкавов; стандартная конфигурация — средне-крупная; CSS регулируется в работе (min 24 mm — max 44 mm).
• Ходовая часть: прочный гусеничный ход; ширина башмака 500 мм, скорость передвижения ≈1,1 км/ч, преодолеваемый уклон ≈25°.

Телематика
Аппаратное и программное обеспечение T-Link устанавливаются в стандартной комплектации на применимых машинах для удалённого мониторинга и сбора данных о работе оборудования (условия подписки применимы).

Технические характеристики

• Модель: C-1550P
• Марка: Finlay
• Диаметр головы конуса: 1300 мм (52")
• Номинальная мощность двигателя: Tier 3 — Cat C15 522 hp (390 kW) или Tier 4F — Scania 500 hp (368 kW) в зависимости от варианта
• Транспортный вес: ≈64 820 кг (142 903 lbs)
• Транспортные габариты (Д x Ш x В): ≈18,3 м x 3,0 м x 3,8 м
• Рабочие габариты (Д x Ш x В): ≈19,25 м x 7,1 м x 6,0 м
• Верхний дек прескрина: 2,45 м x 1,52 м, угол ≈23°
• Боковой конвейер прескрина: ширина 650 мм, высота разгрузки ≈2,8 м, ёмкость 32,6 м³ @ 40°
• Главный конвейер: ширина 1,2 м, высота разгрузки ≈3,8 м, ёмкость ≈81,6 м³ @ 40°
• Ёмкость бункера: ≈8 м³ (задняя ширина 2,5 м; с опциями до 4,16 м)
• Диапазон CSS: min 24 mm — max 44 mm
• Стандартные элементы: система обнаружения и удаления металла на питательном конвейере, подготовка под подавление пыли, телематика T-Link (по комплектации).
