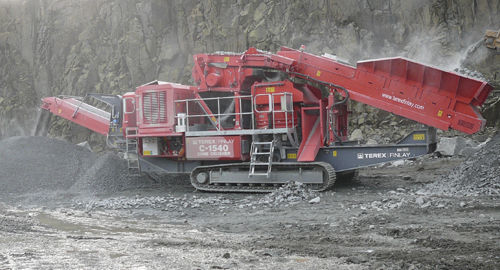

Камнедробилка с гидравлическим конусом C-1540P

мобильнаягусеничнаявысокая производительность

Обзор продукта
Finlay C-1540P — гусеничный мобильный конусный дробильник, предназначенный для работы в агрегатных производствах и карьерах открытой разработки. Устройство комбинирует конусную камеру Terex 1000 (1000 мм / 40") с прямым регулируемым гидростатическим приводом, автоматической системой сброса посторонних предметов и гидравлически регулируемым закрытым зазором (CSS). Опциональный запатентованный модуль предварительного грохочения позволяет отводить тонкий материал до подачи в дробильную камеру, что снижает износ камеры. Большой бункер/питатель оснащён детектором металла с автоматической остановкой и управляемым желобом для очистки от металлических загрязнений, защищая конус.

Ключевые характеристики

• Прямой гидростатический привод конуса с регулировкой скорости для стабильной формы продукта и эффективного производства.
• Опциональный модуль предварительного грохота для удаления fines перед конусом — увеличивает производительность и уменьшает износ камеры.
• Детектор металла на ленточном питателе с авто-стопом и системой выгрузки металла для защиты конуса и сокращения простоев.
• Гидравлическая настройка CSS с мониторингом для регулировки "на ходу"; несколько режимов скорости головки конуса.
• Встроенная телематика T-Link для дистанционного мониторинга и отчётности.

Бункер / питатель

• Вместимость бункера: 5 m³ (6.5 yd³).
• Ширина сзади: 2,45 m (8').
• Ширина ленты питателя: 1,05 m (42').
• Рабочий угол: 24° (питание через предрешётку) / 21° (прямое питание).
• Откидывающаяся задняя дверца для подачи вспомогательного дробителя; ударная планка для снижения нагрузки при подаче.

Модуль предварительного грохота (опция)

• Верхняя дека: 1,83 m x 1,22 m (6' x 4').
• Удаляет мелкие частицы до попадания в камеру конуса, повышая производительность и снижая износ.

Конусная камера

• Камера Terex 1000: диаметр головки конуса 1000 mm (40").
• Диапазон скоростей контршпинделя: 840–940 rpm; пять настроек скорости головки конуса.
• Гидравлически регулируемый закрытый зазор (CSS) с мониторингом для корректировок в ходе работы.

Удаление металла

• Детектор металла на ленточном питателе с автоматической остановкой защищает конус; управляемая система выгрузки удаляет загрязнения через желоб.

Гусеничное шасси

• Ширина гусеничной плиты: 500 mm (20").
• Скорость перемещения: ок. 1,1 km/h.
• Проходимость: до 25°.

Основной конвейер

• Ширина ленты: 900 mm (36").
• Высота разгрузки: 3,3 m (10'10").
• Ударные планки и износостойкие накладки в зоне подачи; система подавления пыли с шлангом и распылительными трубками в стандартной комплектации (насос не входит).
• Стандартная вместимость штабеля: ок. 53,5 m³ (70 yd³) при 40°.

T-Link телематика

• Бортовое телематическое оборудование и программное обеспечение с многолетней подпиской на данные, предоставляемой в стандартной комплектации для удалённого мониторинга и отчётности.

Характеристики / технические данные

• Номинальная мощность двигателя: примеры производителя — Tier 3: Cat 350 hp / Tier 4F: Scania 350 hp (см. технический паспорт).
• Диаметр головки конуса: 1000 mm (40").
• Транспортный вес: ок. 88,670 lbs / 40,220 kg (ориентировочно).
• Транспортные габариты (пример): H 3.45 m | L 16.9 m | W 2.6 m.
• Рабочие габариты (пример): H 4.75 m | L 15.79 m | W 3.72 m.
• Вместимость бункера: 5 m³ (6.5 yd³).
• Верхняя дека предрешётки: 1,83 m x 1,22 m (6' x 4').
• Основной конвейер: лента 900 mm (36"); высота разгрузки 3.3 m.
• Гусеничное шасси: ширина плиты 500 mm (20"); скорость перемещения ~1.1 km/h; проходимость 25°.
• Детали камеры конуса: Terex 1000 mm; диапазон скоростей 840–940 rpm; гидравлическая настройка CSS с мониторингом.
