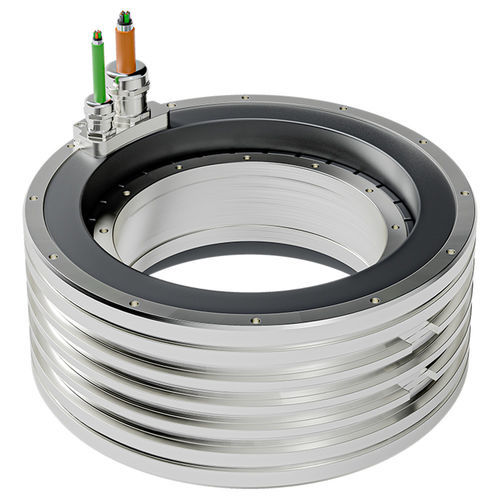

Моментный двигатель AC QMT-LA 230 seriesсинхронный680Vс постоянными магнитами
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- синхронный, AC
- Напряжение
- 680V
- Конструкция
- с постоянными магнитами, безрамный, большого размера
- Количество полюсов
- многополюсный
- Охлаждение
- с охлаждением водой
- Применение
- для станка, для робототехники, для ротационного стола, для промышленного применения, для полупроводниковой промышленности, для измерительного инструмента
- Другие характеристики
- с прямым приводом, для регулирования движения, высокий крутящий момент, высокоточный, точный
- Мощность
МИН.: 0 W
(0 hp)МАКС.: 4 280 W
(5,82 hp)- Интенсивность
МИН.: 0 A
МАКС.: 22,5 A
- Момент
МИН.: 0 Nm
(0 ft.lb)МАКС.: 519 Nm
(382,794755 ft.lb)- Скорость вращения
МИН.: 0 rpm
(0 rad.min-1)МАКС.: 712 rpm
(4 473,6279 rad.min-1)- Диаметр
МИН.: 230 mm
(9,06 in)МАКС.: 230 mm
(9,06 in)- Рабочая температура
МИН.: 20 °C
(68 °F)МАКС.: 130 °C
(266 °F)
Описание
Обзор
Серия Torque QMT-LA 230 представляет собой торк-моторы прямого привода, разработанные для компактной интеграции в новые системы или для модернизации существующих. Алюминиевый корпус снижает массу и повышает динамичность при использовании на поворотных столах, торсионных столах и других подвижных осях.
Ключевая информация о продукте
Крутящий момент (диапазоны)
Доступные габаритные высоты / размеры
Области применения
Ресурсы и документация (доступно)
Технические характеристики
Серия Torque QMT-LA 230 представляет собой торк-моторы прямого привода, разработанные для компактной интеграции в новые системы или для модернизации существующих. Алюминиевый корпус снижает массу и повышает динамичность при использовании на поворотных столах, торсионных столах и других подвижных осях.
Ключевая информация о продукте
- Алюминиевый корпус для снижения веса и улучшения динамики
- Концепция прямого привода для высокого статического момента и точного управления движением
- Проектирование для простоты интеграции в системные установки
- Подходит для поворотных столов, торсионных столов и различных подвижных осей
Крутящий момент (диапазоны)
- Максимальный крутящий момент: 155 – 519 Н·м
- Пиковый крутящий момент: 136 – 456 Н·м
- Непрерывный крутящий момент: 68 – 269 Н·м
Доступные габаритные высоты / размеры
- 230-70
- 230-90
- 230-110
- 230-140
Области применения
- Оборудование для полупроводников
- Станки (приложения с пиковыми усилиями)
- Робототехника
- Панели отображения и системы инспекции
- Полиграфическая промышленность
Ресурсы и документация (доступно)
- QMT-LA 230 series – Spec sheet
- QMT-LA 230 series – CAD file
- QMT torque motor series – Brochure
- Torque manual
- Installation of torque motors (webinar)
Технические характеристики
- Серия: QMT-LA 230 series
- Материал корпуса: алюминий (легкий корпус)
- Максимальный крутящий момент: 155 – 519 Н·м
- Пиковый крутящий момент: 136 – 456 Н·м
- Непрерывный крутящий момент: 68 – 269 Н·м
- Доступные габаритные высоты: 230-70, 230-90, 230-110, 230-140
- Типичные области применения: поворотные столы, торсионные столы, подвижные оси, полупроводники, станки, робототехника, дисплеи, печать
- Доступные загрузки: spec sheet, CAD file, brochure, torque manual, webinar (installation)
Каталоги
QMT Torque Motors
24 Страницы
