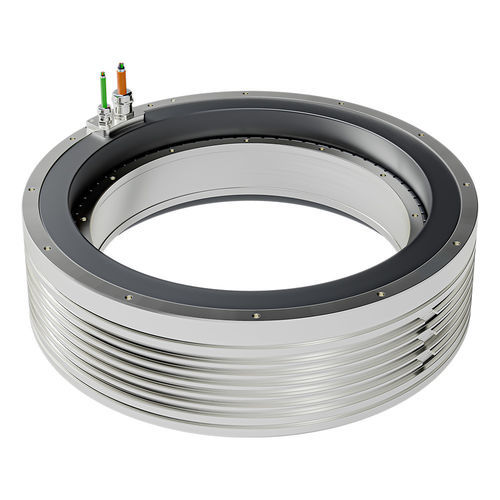

Моментный двигатель AC QMT-LA 485 seriesсинхронный680Vс постоянными магнитами
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- синхронный, AC
- Напряжение
- 680V
- Конструкция
- с постоянными магнитами, безрамный
- Количество полюсов
- многополюсный
- Охлаждение
- с охлаждением водой
- Применение
- для станка, для робототехники, для полупроводниковой промышленности
- Другие характеристики
- с прямым приводом, для регулирования движения, высокий крутящий момент, высокоточный
- Мощность
МАКС.: 7 719 W
(10,49 hp)МИН.: 0 W
(0 hp)- Интенсивность
МАКС.: 45,8 A
МИН.: 0 A
- Момент
МАКС.: 3 585 Nm
(2 644,160305 ft.lb)МИН.: 0 Nm
(0 ft.lb)- Скорость вращения
МАКС.: 168 rpm
(1 055,5751 rad.min-1)МИН.: 0 rpm
(0 rad.min-1)- Диаметр
МАКС.: 485 mm
(19,09 in)МИН.: 485 mm
(19,09 in)- Рабочая температура
МАКС.: 130 °C
(266 °F)МИН.: 20 °C
(68 °F)
Описание
Обзор
Будучи самым крупным типоразмером в линейке QMT, QMT-LA 485 увеличивает крутящий момент в непрерывном режиме и КПД на 15 %, сохраняя при этом тот же монтажный интерфейс. Благодаря алюминиевому корпусу эта силовая установка легче, чем ожидалось. Небольшой вес облегчает установку и снижает общее воздействие на машину. Если 15 % недостаточно, QMT-HA 485 еще больше увеличивает производительность благодаря конструкции ротора с высоким крутящим моментом.
Торк
- Наибольший крутящий момент: 1094 - 3585 Нм
- Пиковый крутящий момент: 696 - 3174 Нм
- Непрерывный крутящий момент: 439 - 1666 Нм
- Строительная высота: 485-90 // 485-110 // 485-130 // 485-160
- Машинная оснастка
- Полупроводники
- Робототехника
- Применение дисплеев
- Печатная промышленность
- Серия: Серия QMT-LA 485
- Материал корпуса: алюминий (уменьшенный вес)
- Эффективность: увеличение КПД до 15% (по сравнению с предыдущим типоразмером в портфеле)
- Монтажный интерфейс: сохраняется одинаковый монтажный интерфейс для всех серий
- Диапазон предельных крутящих моментов: 1094 - 3585 Нм
- Диапазон пиковых моментов: 696 - 3174 Нм
- Диапазон непрерывного крутящего момента: 439 - 1666 Нм
- Доступные высоты сборки: 485-90, 485-110, 485-130, 485-160
- Целевые рынки: станкостроение, полупроводники, робототехника, дисплеи и печатные устройства
- Примечания: меньший вес упрощает установку и снижает воздействие на станок; сопутствующим вариантом с высоким крутящим моментом является QMT-HA 485 с высокомоментной конструкцией ротора
---
