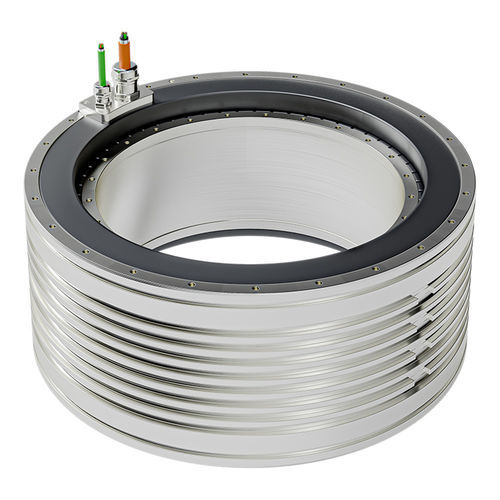

Моментный двигатель AC QMT-HA 385 series

синхронный680Vс постоянными магнитами

Обзор продукта
При диаметре всего Ø385 серия QMT-HA 385 переопределяет возможное в рамках одного размера статора. Серия HA имеет увеличенную высоту ротора при неизменном внешнем диаметре статора, обеспечивая до 41% прироста производительности. Она обеспечивает бесшовную передачу крутящего момента непосредственно на оснастку, устраняя потери энергии и люфт, повышая эффективность, снижая затраты и обеспечивая более высокую производительность или выдающуюся точность.

Ключевые преимущества

• Бесшовная передача крутящего момента, снижение потерь энергии и люфта.
• Повышенная эффективность и больший крутящий момент в том же корпусе статора.
• Компактная интеграция для применений, требующих высокого момента при останове.

Крутящий момент

• Максимальный крутящий момент: 1115 – 2678 Нм
• Пиковый крутящий момент: 987 – 2371 Нм
• Непрерывный крутящий момент: 481 – 1261 Нм

Доступные высоты корпуса

• 385-90
• 385-110
• 385-130
• 385-160

Применения
Direct-drive моторы Torque предназначены для интеграции в полупроводниковое оборудование, металлообрабатывающие станки, робототехнику, дисплейные решения и печатную промышленность. Серия QMT-HA 385 ориентирована на сценарии, требующие высокой плотности крутящего момента, компактной механической интеграции и характеристик direct‑drive.

Ресурсы и материалы на странице продукта
Лист спецификаций, чертежи и изображения для визуальной справки, а также технические чертежи (изображения и CAD‑файлы, указанные на странице продукта).

Характеристики / технические спецификации

• Серия: QMT-HA 385 series
• Размер: наружный диаметр статора Ø385 с увеличенной высотой ротора
• Улучшение производительности: до 41% по сравнению с базовой конструкцией при том же размере статора
• Диапазоны крутящего момента: максимальный 1115–2678 Нм, пиковый 987–2371 Нм, непрерывный 481–1261 Нм
• Доступные высоты корпуса: 385-90, 385-110, 385-130, 385-160
• Дизайнерский фокус: прямая передача крутящего момента на оснастку, устранение люфта и снижение потерь энергии
• Типичные отрасли применения: полупроводники, станкостроение, робототехника, дисплеи, печать
• Материалы на странице: изображения свойств, чертежи спецификации, изображение диапазона моторов, ссылка на CAD‑файл и загружаемый лист спецификации
