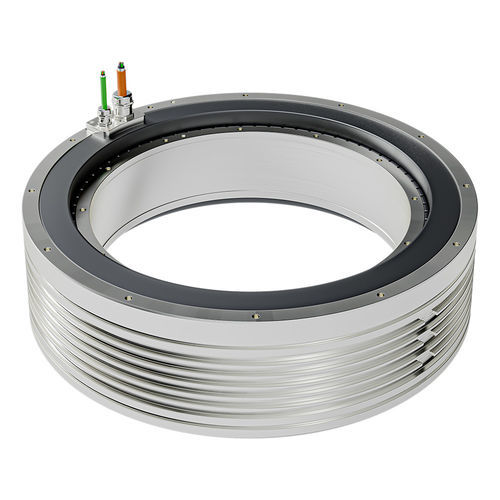

Моментный двигатель AC QMT-HA 485 series

синхронныйтрехфазовый680V

Крупнейший двигатель высокого крутящего момента Tecnotion серии QMT-HA 485 обеспечивает более высокий момент при том же занимаемом объёме статора/ротора, что позволяет повысить точность позиционирования или увеличить производительность станков. Серия задаёт новый стандарт для металлообрабатывающего оборудования и систем прецизионного движения.

Производительность
До 80% прироста производительности при том же footprint статора и ротора. Увеличенная высота ротора в сочетании с большими внутренними обмотками даёт значительное увеличение момента без необходимости изменения статора или общего габарита.

Ключевые данные

• Максимальный (stall) момент: 1792 – 4307 Nm
• Пиковый момент: 1587 – 3812 Nm
• Непрерывный момент: 774 – 2028 Nm
• Доступные высоты конструкции: 485-90 / 485-110 / 485-130 / 485-160

Применения

• Полупроводники
• Металлообработка / станки
• Робототехника
• Применения в дисплеях
• Печатная промышленность

Доступные ресурсы на странице продукта

• Технический паспорт (spec sheet)
• CAD файл
• Брошюра по торковым двигателям
• Руководство по торку
• Вебинар по установке

Технические характеристики

• Семейство продукта: QMT-HA 485 series
• Тип двигателя: торковый двигатель с прямым приводом и высоким крутящим моментом
• Диапазон максимального (stall) момента: 1792 – 4307 Nm
• Диапазон пикового момента: 1587 – 3812 Nm
• Диапазон непрерывного момента: 774 – 2028 Nm
• Высоты конструкции: 485-90, 485-110, 485-130, 485-160
• Увеличение производительности: до 80% больше по сравнению с предыдущим footprint
• Примечание по конструкции: увеличенная высота ротора и более крупные внутренние обмотки обеспечивают больший момент без изменения footprint статора/ротора
• Типичные области применения: полупроводники, станки, робототехника, дисплеи, печать
• Доступные документы: технический паспорт, CAD файл, брошюра, руководство, вебинар
