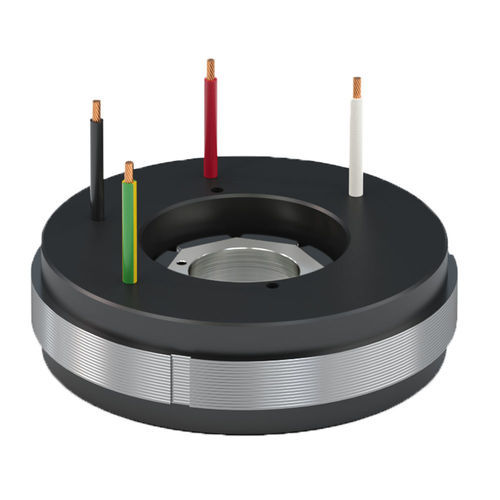

Моментный двигатель AC QTR 65 series

синхронный3-фазный400 В

Обзор
QTR 65 — наименьший моментный двигатель в линейке Tecnotion QTR. С наружным диаметром 65 мм и внутренним диаметром 17 мм он оптимизирован для компактных direct-drive решений низкого напряжения, например в робототехнике и механизмах с ограниченным пространством.

Доступность и размеры

• Четыре конструктивные высоты: 65-17, 65-25, 65-34, 65-60
• Питание через выводные провода (flying leads) — без фиксированного кабеля для упрощения интеграции

Крутящий момент

• Предельный крутящий момент: 0.64 – 5.53 Nm
• Пиковый крутящий момент: 0.41 – 3.89 Nm
• Непрерывный крутящий момент: 0.28 – 2.30 Nm

Ключевые свойства и особенности

• Компактный наружный Ø 65 мм и внутренний Ø 17 мм для плотной интеграции
• Разработан для работы при низком напряжении и в компактных системах
• Выводные провода (flying leads) для гибкой прокладки электропроводки
• Несколько высот набора (stack) для подбора крутящего момента и осевой длины

Области применения
Ориентирован на робототехнику; также подходит для оборудования полупроводниковой промышленности, станков, систем отображения и печати, где требуется компактный direct-drive крутящий момент.

Ресурсы на странице продукта

• Технический лист
• CAD-файлы
• Брошюры и руководство по крутящему моменту
• Технические вебинары и сопутствующие документы (перечислены на странице продукта)

Технические характеристики

• Наружный диаметр: 65 mm
• Внутренний диаметр: 17 mm
• Доступные высоты: 65-17, 65-25, 65-34, 65-60
• Предельный крутящий момент: 0.64 – 5.53 Nm
• Пиковый крутящий момент: 0.41 – 3.89 Nm
• Непрерывный крутящий момент: 0.28 – 2.30 Nm
• Электрическое подключение: выводные провода (flying leads)
• Оптимизирован для компактных приложений и низкого напряжения
• Типичные области применения: робототехника, полупроводники, станки, дисплеи, печать
