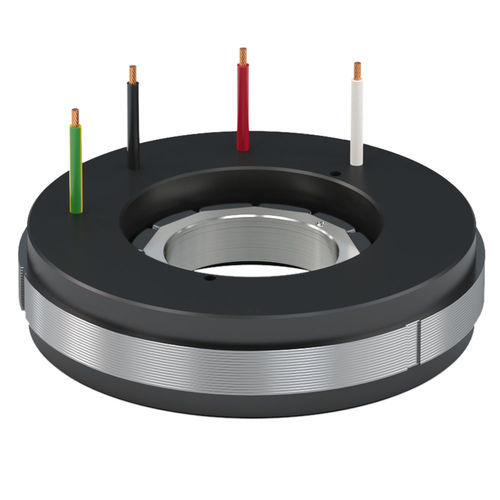

Моментный двигатель AC QTR 78 series

синхронный3-фазный400 В

Обзор
Серия QTR 78 — это компактная линейка моментных двигателей от Tecnotion, оптимизированная для низковольтных применений с малым монтажным объемом и большим внутренним диаметром 29 мм. Предлагаются несколько вариантов высоты для гибкой механической интеграции в полупроводниковое и другое высокоточное оборудование.

Ключевые характеристики

• Большой внутренний диаметр 29 мм, подходит для интеграции с проходным валом или большим отверстием
• Оптимизирован для низковольтной работы
• Компактный монтажный объем для конструкций с ограниченным пространством
• Летающие выводы (без фиксированного силового кабеля) для максимальной гибкости интеграции
• Доступные высоты: 78-17, 78-25, 78-34, 78-60

Крутящий момент
Предельный момент: 1,24 – 10,91 Nm
Пиковый момент: 0,84 – 7,67 Nm
Непрерывный момент: 0,57 – 4,47 Nm
Наибольшая версия QTR 78-60 обеспечивает пиковый момент свыше 7,6 Nm.

Области применения

• Оборудование для полупроводников и обработка вакуумных пластин (wafer handling)
• Прецизионные движущиеся платформы и трансляционные системы
• Станки и оборудование для цифровой резки
• Робототехника и конечные исполнительные механизмы
• Оборудование для дисплеев и печати

Ресурсы

• Руководство по моменту
• Брошюра по моментным двигателям
• Брошюра портфеля двигателей
• QMT torque motor series – брошюра
• QTR 78 series – технический лист
• QTR 78 series – CAD-файл

Технические характеристики

• Название серии: QTR 78 series
• Внутренний диаметр: 29 мм
• Высоты конструкции: 78-17, 78-25, 78-34, 78-60
• Диапазон предельного момента: 1,24 – 10,91 Nm
• Диапазон пикового момента: 0,84 – 7,67 Nm
• Диапазон непрерывного момента: 0,57 – 4,47 Nm
• Наибольшая версия (78-60) пиковый момент: > 7,6 Nm
• Подключение питания: летающие выводы (гибкая интеграция)
• Типичные области применения: полупроводники, обработка пластин, станки, робототехника, дисплеи, печать
