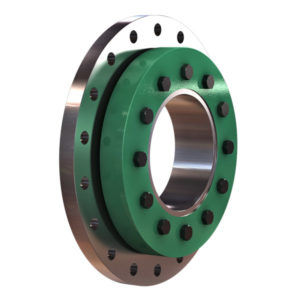

Жесткая муфта AFS series

с помощью трениявалабез зазора

Основной функцией жесткой фланцевой муфты является безопасное и беззазорное соединение двух валов посредством фрикционного зацепления. Например, между приводным валом и валом мешалки. Фланцевые муфты могут быть разъединены непосредственно на фланцах. Используемые нажимные кольца создают соединение без люфта, прижимая ступицы фланца к валам. Этот тип соединения используется в основном для передачи крутящего момента. Однако оно также может использоваться для передачи осевых усилий и изгибающих моментов. Усадочное соединение обеспечивает только необходимые усилия и само по себе не передает никаких сил или моментов между валами и втулками фланцев. Поэтому оно не находится в прямом силовом потоке. Монтаж выполняется путем надавливания половин фланца на концы валов и последующей затяжкой упорных манжет. После этого фланцы соединяются с помощью резьбовых соединений. Фланцевые соединения поставляются готовыми к установке. Зажим осуществляется с помощью стандартных винтовых инструментов. Опционально с гидравлическим зажимным инструментом. Для правильной работы и достижения достаточно высокого коэффициента трения контактные поверхности между концами валов и ступицами фланцев, а также контактные поверхности фланцев должны быть сухими и чистыми, без смазки. Функциональные поверхности конусов, резьбы и головок винтов уже смазаны с завода.
