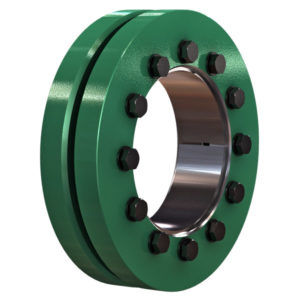

Замыкающий узел 3071 series

Основной функцией стяжной муфты является надежное соединение вала со ступицей посредством фрикционной блокировки. Например, между приводным валом и полым валом шестерни. При нажатии на ступицу стяжная муфта создает беззазорное соединение с валом. Этот тип соединения используется в основном для передачи крутящего момента. Стяжная муфта обеспечивает только необходимые усилия и сама по себе не передает усилия или крутящие моменты между валом и ступицей. Поэтому она не подвержена воздействию силового потока. Монтаж выполняется путем надавливания стяжной муфты на полый вал и последующей затяжкой винтов. При использовании конических поверхностей уменьшается внутренний диаметр и накапливается радиальное давление. Термоусадочные диски серии 30xx не являются самоблокирующимися. Поэтому усилие зажима обеспечивается винтами (с регулировкой усилия). Это позволяет напрямую компенсировать зазор между валом и ступицей без перегрузки, которая может возникнуть у стяжных муфт с регулировкой пути из-за слишком маленького или слишком большого зазора. Термоусадочные диски поставляются готовыми к установке. Для правильной работы и достижения достаточно высокого коэффициента трения контактные поверхности между валом и ступицей должны быть сухие и чистые, без смазки. Функциональные поверхности стяжной муфты, резьба и расположение головок винтов уже снабжены смазочным материалом. Смазка должна быть Molykote G-Rapid Plus или эквивалентной. Контактные поверхности между внутренним кольцом и ступицей должны быть смазаны маслом или консистентной смазкой перед сборкой.
