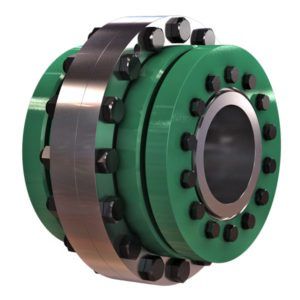

Основной функцией жесткой фланцевой муфты является безопасное и беззазорное соединение двух валов посредством фрикционного зацепления. Например, между приводным валом и валом мешалки. Фланцевые муфты могут быть разъединены непосредственно на фланцах. Используемые стяжные муфты создают соединение без люфта, прижимая ступицы фланцев к валам. Этот тип соединения в основном используется для передачи крутящего момента.
Стержни обеспечивают только необходимые усилия и сами по себе не передают усилия и крутящие моменты между валами и ступицами фланцев. Поэтому они не участвуют в силовом потоке.
Монтаж выполняется путем надавливания половин фланца на концы валов, а затем зажиманием
стягивающие диски. После этого фланцы соединяются с помощью резьбовых соединений.
Фланцевые соединения поставляются готовыми к установке.
Для правильной работы и достижения достаточно высокого коэффициента трения контактные поверхности между концами валов и ступицами фланцев, а также контактные поверхности фланцев должны быть сухими и чистыми, без смазки. Функциональные поверхности стяжных муфт, резьба и расположение головок винтов уже с завода обеспечиваются смазкой. Контактные поверхности между стяжными муфтами и ступицами фланцев смазаны маслом.
Подробные инструкции по сборке доступны в Интернете.
---
