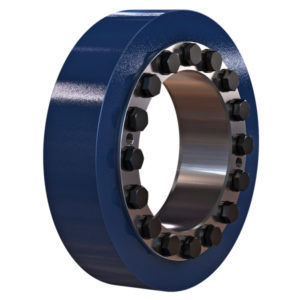

Замыкающий узел 3171 series

Основной функцией стяжной муфты является надежное соединение вала со ступицей посредством фрикционной блокировки. Например, между приводным валом и полым валом шестерни. При нажатии на ступицу стяжная муфта создает беззазорное соединение с валом. Этот тип соединения используется в основном для передачи крутящего момента. Стяжная муфта обеспечивает только необходимые усилия и сама по себе не передает усилия или крутящие моменты между валом и ступицей. Поэтому она не подвержена воздействию силового потока. Монтаж выполняется путем надавливания стяжной муфты на полый вал и последующей затяжкой винтов. При использовании конических поверхностей уменьшается внутренний диаметр и создается радиальное давление. Стяжные муфты серии 31xx являются самостопорящимися. Таким образом, усилие зажима обеспечивается винтами (с регулировкой усилия). Это позволяет напрямую компенсировать зазор между валом и ступицей без перегрузки, которая может возникнуть у стяжных муфт с регулировкой пути из-за слишком малого или слишком большого зазора. Исключение составляют стяжные муфты типа 3173, а также типы 3191 и 3193 до d 185 мм. Они затянуты заподлицо (с контролем хода). Термоусадочные диски поставляются готовыми к установке. Для правильной работы и достижения достаточно высокого коэффициента трения контактные поверхности между валом и ступицей должны быть сухие и чистые, без смазки. Функциональные поверхности стяжной муфты, резьба и расположение головок винтов уже снабжены смазочным материалом. Смазка должна быть Molykote G-Rapid Plus или эквивалентной. Контактные поверхности между втулкой и ступицей должны быть смазаны маслом или консистентной смазкой перед монтажом.
