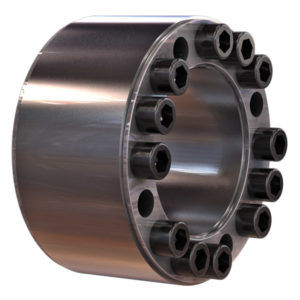

Замыкающий узел 3014 series

Основной функцией зажимного комплекта является надежное соединение вала со ступицей посредством фрикционной фиксации. Например, между валом и ступицей редуктора. Зажимной комплект создает беззазорное соединение за счет расширения между валом и ступицей. Этот тип соединения используется в основном для передачи крутящего момента. Сборка осуществляется путем вставки зажимного комплекта между компонентами и последующей затяжкой зажимных винтов. При использовании конических поверхностей наружный диаметр увеличивается, а внутренний уменьшается. Нарастает радиальное давление. Таким образом, усилие зажима обеспечивается винтами (с регулировкой усилия). Это позволяет напрямую компенсировать зазор между валом и ступицей. Фиксаторы поставляются готовыми к установке. Для правильной работы и достижения достаточно высокого коэффициента трения контактные поверхности вала и ступицы должны быть чистыми и покрыты масляной пленкой. В качестве смазки должно использоваться машинное масло. Функциональные поверхности зажимного устройства, резьба и опоры головок винтов уже поставляются с масляной пленкой.
