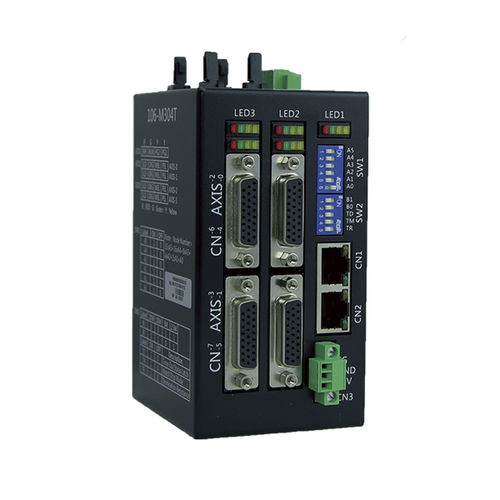

Контроллер движения 4 оси 106-M304T series

2 осиEthernetцифровой

106-M304T представляет собой 4-х осевой модуль Motionnet® - ведомый контроллер Motionnet®. Управление движением по 4 осям обеспечивает линейную интерполяцию по 2-4 осям, круговую интерполяцию по 2 осям, а также непрерывную интерполяцию с непрерывностью скоростей. Он обеспечивает 13 режимов наведения для различных конструкций машин. Он также предоставляет функции сравнения положения и запуска выходных сигналов для применения в других приложениях, например, для получения изображений "на лету". Функции фиксации положения и прерывания позволяют пользователям широко использовать их в других областях применения, таких как измерение длины станка. 106-M304T предоставляет специализированные интерфейсы цифрового ввода/вывода для сервопривода/мотора, например, ALM, INP и ERC, а также специализированные интерфейсы цифрового ввода/вывода для машины, например, ORG, PEL и EMG. Эти выделенные сигналы ввода/вывода гарантируют функциональность через аппаратное обеспечение и, следовательно, снижают загрузку программного обеспечения. Особенности 4-осевые модули Motionnet® - ведомые модули Motionnet® Размеры: Д-120 x Ш-64 x В-80 мм Макс. 6.5 МГц, 4-х осевой выходной пульс 28-битный счетчик для инкрементального энкодера Линейная, круговая и непрерывная интерполяция Программируемое время разгона и замедления Опоры профилей скоростей Т-образного и S-образного кривизны Изменение скорости/позиции на лету Сравнение положения и выход триггера Сравните выход FIFO x 2 Одновременный запуск/остановка на нескольких модулях управления движением Простая установка с телефонным гнездом RJ45 и светодиодной диагностикой Мотіоппет® Контроллер связиМоtionnet® контроллер движений ведомого устройства ASIC Последовательный интерфейсПолудуплексный RS-485 с трансформаторной развязкой Кабель типаCAT5 Кабель UTP/STP Ethernet Защита от перенапряжения10кВ Скорость передачи 2.5 Мбит/с, 5 Мбит/с, 10 Мбит/с и 20 Мбит/с
