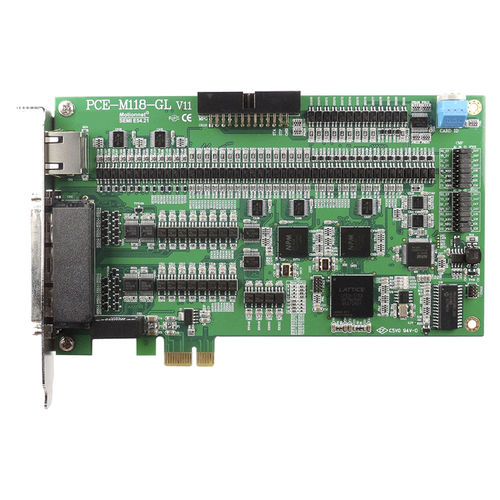

Контрольная карта двигателя PCI PCE-M118-GL

8 осей2 осицифровая

PCE-M118-GL представляет собой усовершенствованный контроллер движений, состоящий из 2 основных частей, 8-осевого контроллера движений и высокоскоростного расширения сети реального времени Motionnet. Контроллер движения по 8 осям обеспечивает линейную интерполяцию по 2-4 осям, круговую интерполяцию по 2 осям, а также непрерывную интерполяцию с непрерывностью скоростей. Оно обеспечивает 13 режимов самонаведения для различных конструкций станков. Оно также обеспечивает функции сравнения положения и запуска выходных сигналов для применения в других приложениях, например, для получения изображений "на лету". Функции фиксации положения и прерывания позволяют широко использовать их в других областях применения, например, при измерении длины станка. PCE-M118-GL имеет специальные цифровые интерфейсы ввода/вывода для сервоприводов/моторов, например, ALM, INP и ERC, а также специальные цифровые интерфейсы ввода/вывода для станков, например, ORG, PEL и EMG. Эти выделенные сигналы ввода/вывода гарантируют функциональность через аппаратные средства и, следовательно, снижают загрузку программного обеспечения. Особенности совместимый с PCI Express x1 Бортовое 8-осное управление движением с Максом. 6.5 МГц частота пульса на выходе ● 1 Кольцо Motionnet®Master Макс. 64 Поддержка модулей Motionnet®slave Линейная, круговая, спиральная и непрерывная интерполяция Высокоскоростная функция фиксации положения Одновременный запуск/остановка на нескольких осях Программируемое время разгона и замедления Программируемый выходной импульс и прерывание Сравнение положения и выход триггера Сравните выход FIFO x 4 Программируемая скорость передачи данных до 20 Мбит/с ручной генератор импульсов Аппаратная схема с уникальным идентификатором Управление движением Режим импульсного выхода: OUT/DIR, CW/CCW, A/B Частота импульсов на выходе: Макс. 6.5Мпс Диапазон положения: 32 бита Режим возврата в исходное состояние: 13 типов Профили скорости: Т-образная и S-образная кривые
