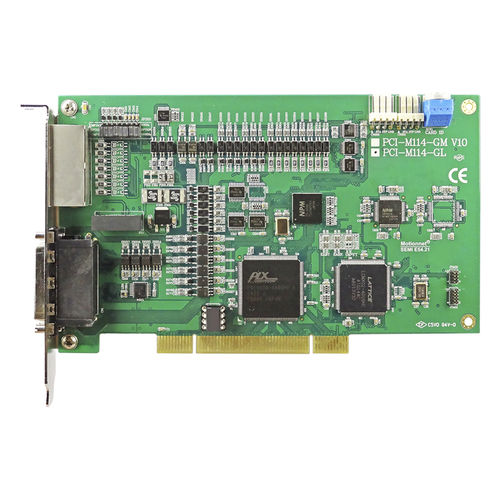

Контрольная карта двигателя PCI PCI-M114-G series

4 осиEthernetцифровая

PCI-M114-GL представляет собой усовершенствованный контроллер движений, состоящий из 2-х основных частей, 4-х осевого контроллера движений и высокоскоростного расширения сети в реальном времени, Motionnet. Контроллер движения по 4 осям обеспечивает линейную интерполяцию по 2-4 осям, круговую интерполяцию по 2 осям, а также непрерывную интерполяцию с непрерывностью скоростей. Оно обеспечивает 13 режимов самонаведения для различных конструкций станков. Оно также обеспечивает функции сравнения положения и запуска выходных сигналов для применения в других приложениях, например, для получения изображений "на лету". Функции фиксации положения и прерывания позволяют широко использовать их в других областях применения, например, при измерении длины станка. PCI-M114-GL предоставляет специализированные интерфейсы цифрового ввода/вывода для сервопривода/мотора, например, ALM, INP и ERC, а также специализированные интерфейсы цифрового ввода/вывода для станка, например, ORG, PEL и EMG. Эти выделенные сигналы ввода/вывода гарантируют функциональность через аппаратные средства и, следовательно, снижают загрузку программного обеспечения. Особенности Бортовой 4-осевой контроль движения с Максом. 6.5 МГц частота пульса на выходе ● 1 Кольцо Motionnet®Master Макс. 64 Поддержка модулей Motionnet®slave Линейная, круговая, спиральная и непрерывная интерполяция Высокоскоростная функция фиксации положения Одновременный запуск/остановка на нескольких осях Программируемое время разгона и замедления Программируемый выходной импульс и прерывание Сравнение положения и выход триггера Сравните выход FIFO x 2 Программируемая скорость передачи данных до 20 Мбит/с Изолированные входы/выходы общего назначения: 3 DI и 4 DO Аппаратная схема с уникальным идентификатором Управление движением Режим импульсного выхода: OUT/DIR, CW/CCW, A/B Частота импульсов на выходе: Макс. 6.5Мпс Диапазон положения: 32 бита Режим возврата в исходное состояние: 13 типов Профили скорости: Т-образная и S-образная кривые
