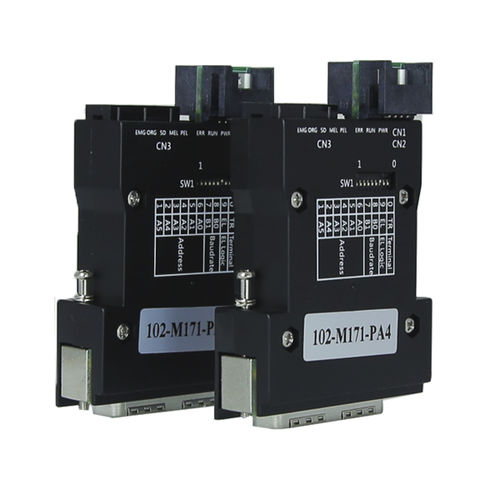

Контроллер движения 1 ось 102-M1x1 series

EthernetRS-485программируемый

Серия 102-М1х1 представляет собой 1-осевой модуль Motionnet® - ведомый контроллер Motionnet®. TPM предоставляет различные разъемы для сервоприводов: -Дельта серии A2/3 (102-M121-DA2/DA2B -NE) -Мицубиси серии J3/4 (102-M131-MJ4/MJ4B -NE) -Яскава сигма II/V серия (102-М141-ЙС5/ЙС5Б -НЕ) -Панасонические серии A4/5/6 (102-M171-PA4/PA4B -NE) -Санио серия Q/R (102-M151-SAN -NE) -Ориентальная α серия (102-М191-ТАР-НЕ) - сервоприводы общего назначения для продольных двигателей (102-M1A1-GEN -NE) Особенности 1-осевой разъём для разъёма движения Макс. скорость передачи данных 20 Мбит/с Макс. 6.5 МГц, 1-осевая частота выходного импульса 28-битный счетчик для инкрементального энкодера Программируемое время разгона и замедления Опоры профилей скоростей Т-образного и S-образного кривизны Изменение скорости/позиции на лету Простая установка для сервопривода или привода шаговых двигателей Размеры: Д-53 x Ш-21 x Н-80 мм Мотіоппет® Контроллер связиМоtionnet® контроллер движений ведомого устройства ASIC Последовательный интерфейсПолудуплексный RS-485 с трансформаторной развязкой Кабель типаCAT5 Кабель UTP/STP Ethernet Защита от перенапряжения10кВ Скорость передачи 2.5 Мбит/с, 5 Мбит/с, 10 Мбит/с и 20 Мбит/с Предложение Программируемый выходной импульсный режим Выход / DIR, CW / CCW, A/B фаза Программируемая импульсная команда speedMax. 6.5 млн Режим возврата домой13 типы Скоростной профильТ-кривая и S-кривая Счетчик сигналов обратной связи энкодера28 бит Сравнение положения выводCMP Вход инкрементного энкодера ±EA, ±EB Вход сигнала индекса энкодера±ИЭЗ Интерфейс машины PEL, MEL, ORG, SLD и EMG Сервопривод интерфейсаALM, RDY, SVON, INP и ERC LED индикаторPWR, RUN, ERR, PEL, MEL, ORG, SLD и EMG
