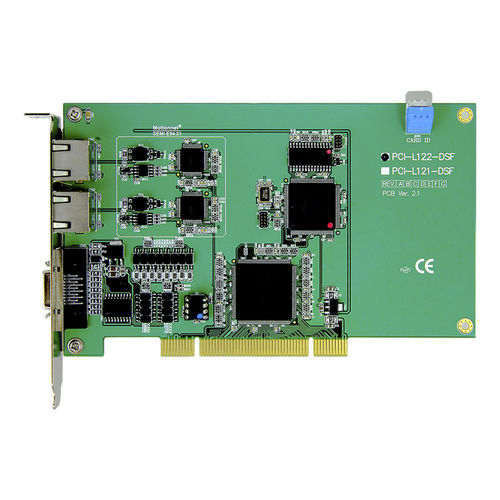

Контрольная карта двигателя PCI PCI-L122-DSF

EthernetцифроваяRS-485

PCI-L122-DSF master control card предназначена для пользователей, которым необходимо быстро и легко разрабатывать такие приложения, как управление движением и входами/выходами. PCI-L122-DSF является стандартной PCI-управляющей картой с высокоскоростным расширением сети в реальном времени под названием Motionnet. Motionnet - это новая серия коммуникационной системы, разработанная для универсальных приложений автоматизации. PCI-L122-DSF разработана в соответствии со стандартным форм-фактором PCI. Это ведущее устройство может подключать до 64x2=128 ведомых модулей. Существуют 3 категории ведомых модулей для управления движением, цифровых входов/выходов и различных функций. Особенности Макс. скорость передачи данных 20 Мбит/с ● 2 Кольца Motionnet® Master Макс. 128 Поддерживаемые ведомые модули Motionnet® Простая установка с телефонным гнездом RJ45 и светодиодной диагностикой Изолированные входы/выходы общего назначения: 8 DI и 8 DO Аппаратная схема с уникальным идентификатором Мотіоппет® Номер кольца: 2 Последовательный интерфейс: Полудуплексный RS-485 с трансформаторной развязкой Тип кабеля: CAT5 UTP/STP Ethernet-кабель Защита от скачков напряжения: 10 КВ Скорость передачи: 2,5 Мбит/с, 5 Мбит/с, 10 Мбит/с и 20 Мбит/с Управление потоком данных: Автоматический Расстояние связи: Макс. 100 М (20 Мбит/с/32 ведомых модуля) Номер коммуникационного ведомого модуля: 2 Кольца с Max. 128 ведомых (1 Кольцо с 64 ведомыми) Изолированный цифровой вход: IN x 8, тип NPN/PNP Изолированный цифровой выход: OUT x 8, тип NPN Уникальный идентификатор: IC оборудования Общие сведения Тип автобуса: PCI Spec. 2.2; поддерживает 32 бита Потребление энергии: 5В постоянного тока при 500 мА, типичный Рабочая температура: 0 - 60°C
