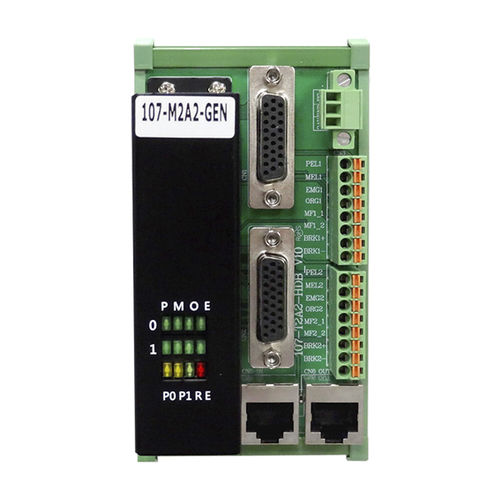

Контроллер движения 2 оси 107-M2A2-GEN

EthernetRS-485энкодер

Особенности 2-осевой регулятор движения Макс. скорость передачи данных 20 Мбит/с Сверхкомпактный, 2-х осевой интегрированный контроллер Макс. 6.частота пульса на выходе 5 МГц 32-битный счетчик для инкрементального энкодера Программируемое время разгона и замедления Опоры профилей скоростей Т-образного и S-образного кривизны Простая установка с телефонным гнездом RJ45 и светодиодной диагностикой Монтаж на DIN-рейку (Д-122 x Ш-65 x В-104 мм) Мотіоппет® Контроллер связиМоtionnet® контроллер движений ведомого устройства ASIC Последовательный интерфейсПолудуплексный RS-485 с трансформаторной развязкой Кабель типаCAT5 Кабель UTP/STP Ethernet Защита от перенапряжения10кВ Скорость передачи 2.5 Мбит/с, 5 Мбит/с, 10 Мбит/с и 20 Мбит/с Программируемый выходной импульсный режим Выход / DIR, CW / CCW, A/B фаза Программируемая импульсная команда speedMax. 6.5 млн Режим возврата домой13 типы Скоростной профильТ-кривая и S-кривая Счетчик сигналов обратной связи энкодера28 бит Сравнение положения выводCMP Вход инкрементного энкодера±EA x2, ±EB x2 Входной сигнал индекса энкодера±ИЭЗ х2 Интерфейс машины PEL x2, MELx2, ORG x2, SLD x2 и EMG x2 Интерфейс сервопривода x2, RDY x2, SVON x2, INP x2 и ERC x2 Светодиодный индикаторPWR x2, RUN x2, ERR x2, PEL x2, MEL x2, ORG x2, SLD x2, EMG x2 Общие сведения Вход питания24VDC±10% Типичная потребляемая мощность5Вт Рабочая температура от 0 до 60°C
