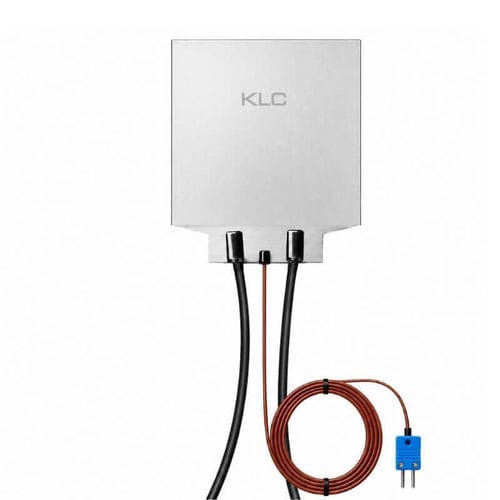

Электронная нагрузка DC TTV

Краткое описание

• Точно регулируемая тепловая нагрузка для тестирования микросхем и систем
• Поддерживает применение в условиях от низкого до высокого теплового потока
• Безопасная, воспроизводимая работа за счёт ступенчатого регулирования напряжения
• Опциональный мониторинг температуры в режиме реального времени для обеспечения точности и защиты
• Подходит для термической валидации систем искусственного интеллекта (AI), высокопроизводительных вычислений (HPC), графических процессоров (GPU), центральных процессоров (CPU) и центров обработки данных
• Размеры: 30 × 30, 35 × 35, 40 × 40, 50 × 50, 60 × 60, 80 × 80 мм (возможны нестандартные размеры)
• Диапазон напряжения: 12–600 В (регулируемое) и 110 В / 220 В (варианты с фиксированным напряжением)
• Макс. выходная мощность: до 4 200 Вт (на основе модели 80 × 80 мм)

Описание продуктаСерия устройств для тепловых испытаний тонких пластин (TTV) компании KLC предназначена для инженеров, научно-исследовательских групп и специалистов по тепловому управлению, которым требуется точная, воспроизводимая и регулируемая тепловая нагрузка. Она идеально подходит для моделирования тепловых процессов в микросхемах и анализа «горячих точек», тепловой валидации процессоров (CPU), графических процессоров (GPU) и ускорителей искусственного интеллекта (AI), тестирования систем охлаждения высокомощной электроники, теплового тестирования центров обработки данных и серверов, а также для применения в лабораторных и инженерных платформах. TTV позволяет пользователям точно регулировать тепловую нагрузку путем изменения входного напряжения, поддерживая широкий диапазон сценариев — от низкого энергопотребления до высокого теплового потока. Устройство совместимо с регулируемыми источниками постоянного тока и обеспечивает безопасное пошаговое повышение напряжения для достижения заданной тепловой нагрузки, воспроизводя реальные условия эксплуатации. Дополнительные встроенные датчики температуры обеспечивают мониторинг в режиме реального времени для контроля температуры, оценки стабильности системы и испытаний тепловой надежности. Основные характеристики

• Регулируемая выходная мощность — настройка входного напряжения для установки точной тепловой нагрузки при тепловых исследованиях и разработках, оценке эффективности охлаждения и моделировании контролируемого источника тепла
• Широкий диапазон мощности — поддерживает калибровку от низкой мощности до теплового потока высокой плотности для валидации микросхем, модулей и систем
• Простота и безопасность эксплуатации — запуск при низком напряжении с постепенным увеличением для обеспечения стабильных, воспроизводимых и безопасных тепловых испытаний даже при высокой мощности
• Дополнительный встроенный датчик температуры — обеспечивает обратную связь по температуре в режиме реального времени для точного управления и мониторинга тепловой надёжности (тип датчика укажите при запросе)
• Гибкие варианты размеров — стандартные габариты от 30 × 30 мм до 80 × 80 мм; возможны нестандартные размеры

Настраиваемые параметры

• Индивидуальные размеры (от 30 × 30 мм до 80 × 80 мм или другие размеры по запросу)
• Целевая выходная мощность
• Требуемая удельная мощность (Вт/см² или конструкция для высокого теплового потока)
• Конфигурации с фиксированным или регулируемым напряжением
• Варианты встроенных датчиков температуры (NTC, RTD или термопара)
• Индивидуальная настройка крепления, интерфейса и компоновки
• Тепловая конструкция под конкретное применение (жидкостное охлаждение, тепловая трубка, холодная пластина, тестирование AI-серверов)

Как выбрать TTV

• Определите целевой диапазон мощности и рабочее напряжение — определите тепловую нагрузку и напряжение, необходимые для вашего сценария испытаний
• Укажите ограничения и требования — укажите размеры монтажной площадки, тепловой поток, требования к креплению или датчикам
• Требования к мониторингу температуры — укажите, требуются ли встроенные датчики температуры
• Получите технические рекомендации — KLC рекомендует наиболее подходящую конфигурацию TTV и может предоставить полный технический паспорт

Доступные конфигурации по габаритам и мощности–напряжениюГабариты (мм) | Регулируемое напряжение (В) | Диапазон мощности (Вт) | Максимальный ток (А) 30 x 30 | 12 ~ 48 | 5 ~ 280 | 6,0 30 x 30 | 24 ~ 80 | 15 ~ 600 | 8,6 30 x 30 | 48 ~ 120 | 20 ~ 600 | 8,6 30 x 30 | 80 ~ 200 | 50 ~ 600 | 3,6 30 x 30 | 120 ~ 250 | 100 ~ 600 | 3,6 30 x 30 | 200 ~ 400 | 300 ~ 600 | 2,0 30 x 30 | 250 ~ 600 | 450 ~ 600 | 2,0 35 x 35 | 12 ~ 48 | 10 ~ 400 | 8,3 35 x 35 | 24 ~ 80 | 30 ~ 800 | 12,0 35 x 35 | 48 ~ 120 | 30 ~ 800 | 12,0 35 x 35 | 80 ~ 200 | 80 ~ 880 | 4,5 35 x 35 | 120 ~ 250 | 200 ~ 900 | 4,5 35 x 35 | 200 ~ 400 | 500 ~ 900 | 3,2 35 x 35 | 250 ~ 600 | 750 ~ 900 | 3,2 40 x 40 | 12 ~ 48 | 5 ~ 380 | 8,0 40 x 40 | 24 ~ 80 | 20 ~ 1000 | 12,5 40 x 40 | 48 ~ 120 | 80 ~ 1000 | 12,5 40 x 40 | 80 ~ 200 | 80 ~ 1000 | 5,6 40 x 40 | 120 ~ 250 | 200 ~ 1000 | 5,6 40 x 40 | 200 ~ 400 | 500 ~ 1000 | 3,6 40 x 40 | 250 ~ 600 | 800 ~ 1000 | 3,6 50 x 50 | 12 ~ 48 | 10 ~ 380 | 8,0 50 x 50 | 24 ~ 80 | 25 ~ 1050 | 13,3 50 x 50 | 48 ~ 120 | 60 ~ 1600 | 16,6 50 x 50 | 80 ~ 200 | 150 ~ 1600 | 8,0 50 x 50 | 120 ~ 250 | 300 ~ 1600 | 8,0 50 x 50 | 200 ~ 400 | 850 ~ 1800 | 6,0 50 x 50 | 250 ~ 600 | 1300 ~ 2000 | 6,5 60 x 60 | 12 ~ 48 | 10 ~ 280 | 6,0 60 x 60 | 24 ~ 80 | 20 ~ 800 | 10,0 60 x 60 | 48 ~ 120 | 80 ~ 1800 | 15,0 60 x 60 | 80 ~ 200 | 200 ~ 2000 | 11,1 60 x 60 | 120 ~ 250 | 450 ~ 2000 | 8,0 60 x 60 | 200 ~ 400 | 1300 ~ 2400 | 8,7 60 x 60 | 250 ~ 600 | 2000 ~ 2400 | 8,7 80 x 80 | 12 ~ 48 | 10 ~ 450 | 9,6 80 x 80 | 24 ~ 80 | 20 ~ 1200 | 16,0 80 x 80 | 48 ~ 120 | 80 ~ 2200 | 19,7 80 x 80 | 80 ~ 200 | 200 ~ 2200 | 18,2 80 x 80 | 120 ~ 250 | 400 ~ 3450 | 13,1 80 x 80 | 200 ~ 400 | 1200 ~ 4200 | 10,6 80 x 80 | 250 ~ 600 | 1900 ~ 4200 | 10,6 Модели с возможностью выбора напряжения 110 В / 220 В Напряжение (В) | Размеры (мм) | Выбираемая мощность 110 | 30 x 30 | 80, 260 110 | 35 x 35 | 130, 550 110 | 40 x 40 | 150, 400 110 | 50 x 50 | 250, 500 110 | 60 x 60 | 360, 740, 1500 110 | 80 x 80 | 320, 660, 2400 220 | 30 x 30 | 320 220 | 35 x 35 | 540 220 | 40 x 40 | 600 220 | 50 x 50 | 1 000 220 | 60 x 60 | 1 500 220 | 80 x 80 | 1 300, 2 600 Часто задаваемые вопросы (FAQ)

• Вопрос 1: Что такое TTV с тонкой пластиной? Тестовый модуль с тонкой пластиной (TTV) — это прецизионный модуль тепловой нагрузки, который моделирует тепловыделение на уровне микросхемы или системы для проверки эффективности систем охлаждения, тестирования горячих точек и оценки тепловой надёжности.
• Вопрос 2: Как регулировать выходную мощность? Тепловая мощность TTV регулируется посредством входного напряжения. Начните с низкого напряжения и постепенно увеличивайте его, чтобы безопасно достичь заданной тепловой нагрузки.
• Вопрос 3: Каков диапазон мощности тонкопластинчатого TTV? TTV поддерживает применение в условиях от низкой мощности до теплового потока высокой плотности в широком диапазоне конфигураций; диапазоны мощности по индивидуальному заказу доступны по запросу.
• Вопрос 4: Можно ли контролировать температуру во время тестирования? Да. Дополнительные встроенные датчики температуры обеспечивают обратную связь по температуре в режиме реального времени для точного управления и безопасности системы.
• Вопрос 5: Какие размеры доступны? Стандартные размеры варьируются от 30 × 30 мм до 80 × 80 мм; индивидуальные размеры могут быть разработаны с учётом конкретных микросхем или локализованных источников тепла.
• Вопрос 6: Можно ли настроить TTV под свои нужды? Да. KLC предлагает полную настройку, включая размеры, целевую мощность, удельную мощность, тип напряжения, варианты датчиков, монтажные интерфейсы и тепловой дизайн с учетом конкретного применения.
• Вопрос 7: Как выбрать подходящий TTV для моего проекта? Определите целевой диапазон мощности, рабочее напряжение и тепловые требования, а также укажите, требуется ли мониторинг температуры; предоставляются технические рекомендации и спецификации.
• Вопрос 8: Для каких применений идеально подходит Thin Plate TTV? Ускорители искусственного интеллекта, тепловые испытания ЦП и графических процессоров, проверка эффективности охлаждения центров обработки данных, управление тепловыделением в высокомощной электронике, лабораторное моделирование тепловых процессов, а также испытания радиаторов и холодных пластин.

Характеристики / технические спецификации

• Бренд: KLC (KLC Corporation)
• Модель / серия: Thin Plate TTV
• Стандартные размеры: 30 × 30 мм, 35 × 35 мм, 40 × 40 мм, 50 × 50 мм, 60 × 60 мм, 80 × 80 мм (возможны нестандартные размеры)
• Диапазон регулируемого напряжения: 12–600 В (для конфигураций с регулируемым постоянным током)
• Варианты с фиксированным напряжением: модели на 110 В и 220 В с возможностью выбора вариантов мощности
• Максимальная мощность: до 4 200 Вт (на основе конфигураций 80 × 80 мм)
• Диапазоны мощности: зависят от конфигурации (см. полный перечень размеров и мощностей выше)
• Максимальный ток: зависит от конфигурации (значения указаны для каждой конфигурации выше)
• Дополнительные встроенные датчики температуры: NTC, RTD или термопара
• Совместимость с регулируемыми источниками постоянного тока; поддержка безопасного пошагового повышения напряжения для повторяемых испытаний
• Области применения: моделирование нагрева микросхем, анализ «горячих точек», термическая валидация ЦП/ГП/ИИ, тестирование производительности центров обработки данных и серверов, оценка систем охлаждения
