Электронная нагрузка DC

Обзор продукта

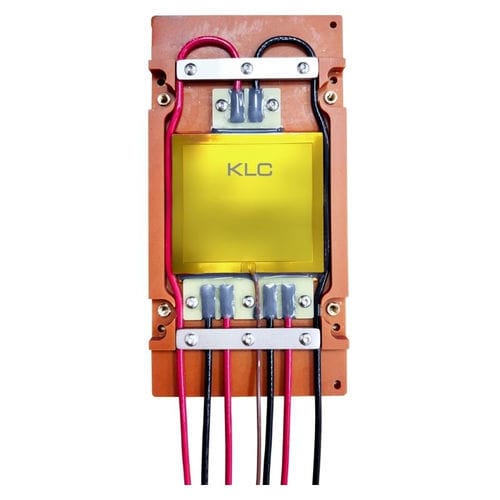

KLC Сверхмощный Термоиспытательный Аппарат (TTV) с бакелитовым монтажным основанием — лабораторный тепловой симулятор, спроектированный для надежного крепления жидкостно-охлаждаемых холодных пластин и воспроизведения управляемых тепловых нагрузок до 12 800 Вт для термической валидации в областях ИИ, HPC, CPU/GPU и высокоплотных вычислений.

Краткое резюме
TTV с интегрированной бакелитовой монтажной плитой снижает механическое смещение и тепловые потери, обеспечивая ровный и воспроизводимый интерфейс для валидации холодных пластин и испытаний жидкостного охлаждения.

Ключевые характеристики

• Бакелитовое основание для монтажа холодной пластины: поверхность для прямого крепления с настраиваемыми схемами расположения болтов для стабильного механического контакта.
• Тепловая валидация: постоянное контактное давление между нагревателем и холодной пластиной для воспроизводимых данных.
• Регулируемая высокомощная отдача: доступны конфигурации 12–600 В регулируемые и фиксированные 110 В / 220 В; диапазоны мощности от нескольких ватт до 12 800 Вт.
• Опции температурных датчиков: поддержка интегрированных NTC или RTD датчиков, одноточечных или многоточечных, для мониторинга в реальном времени.
• Полная кастомизация: индивидуальные размеры (стандарт 30×30 мм до 80×80 мм или по фурпринту чипа), плотность мощности, диапазоны напряжения, схемы болтов и конфигурации монтажа.

Краткая таблица продукта (фрагмент)
Размеры A × B (мм) | Регулируемое напряжение (В) | Макс. ток (А) | Макс. мощность (Вт)
30 × 30 | 12–600 | 15.0 | 1800
35 × 35 | 12–600 | 21.0 | 2450
40 × 40 | 12–600 | 14.0 | 3200
50 × 50 | 12–600 | 10.4 | 5000
60 × 60 | 12–600 | 12.5 | 7200
80 × 80 | 12–600 | 50.6 | 12800

Как выбрать TTV

• Целевой диапазон мощности (W): определите максимальную тепловую нагрузку для моделирования.
• Рабочее напряжение (V): укажите параметры источника питания (12–600 В регулируемое или 110/220 В фиксированное).
• Мониторинг температуры: укажите требуемый тип датчика (NTC/RTD) и одноточечный или многоточечный контроль.
• Механические ограничения и схема охлаждения: предоставьте данные по доступному пространству, монтажному фуtпринту и способу охлаждения (воздушное, жидкостное/cold plate, иммерсионное, OAM).

Доступные конфигурации мощности‑напряжения — 12V ~ 600V (данные)
Размеры (мм) | Регулируемое напряжение (В) | Диапазон мощности (Вт) | Макс. ток (А)
30 x 30 | 12 ~ 48 | 5 ~ 280 | 6
30 x 30 | 24 ~ 80 | 15 ~ 800 | 10
30 x 30 | 48 ~ 120 | 20 ~ 1600 | 15
30 x 30 | 80 ~ 200 | 50 ~ 2000 | 16
30 x 30 | 120 ~ 250 | 100 ~ 2000 | 16
30 x 30 | 200 ~ 400 | 300 ~ 2000 | 7
30 x 30 | 250 ~ 600 | 450 ~ 2000 | 7
35 x 35 | 12 ~ 48 | 5 ~ 400 | 10
35 x 35 | 24 ~ 80 | 15 ~ 1000 | 14
35 x 35 | 48 ~ 120 | 30 ~ 2000 | 20
35 x 35 | 80 ~ 200 | 100 ~ 2200 | 20
35 x 35 | 120 ~ 250 | 200 ~ 2500 | 12
35 x 35 | 200 ~ 400 | 500 ~ 2500 | 8
35 x 35 | 250 ~ 600 | 750 ~ 2500 | 6
40 x 40 | 12 ~ 48 | 5 ~ 380 | 8
40 x 40 | 24 ~ 80 | 20 ~ 1000 | 13
40 x 40 | 48 ~ 120 | 60 ~ 2000 | 19
40 x 40 | 80 ~ 200 | 80 ~ 2400 | 20
40 x 40 | 120 ~ 250 | 200 ~ 3000 | 16
40 x 40 | 200 ~ 400 | 500 ~ 3200 | 11
40 x 40 | 250 ~ 600 | 800 ~ 3200 | 11
50 x 50 | 12 ~ 48 | 10 ~ 380 | 8.0
50 x 50 | 24 ~ 80 | 25 ~ 1000 | 13.3
50 x 50 | 48 ~ 120 | 60 ~ 1600 | 17
50 x 50 | 80 ~ 200 | 150 ~ 2500 | 15
50 x 50 | 120 ~ 250 | 300 ~ 4000 | 19
50 x 50 | 200 ~ 400 | 850 ~ 4500 | 10
50 x 50 | 250 ~ 600 | 1400 ~ 5000 | 11
60 x 60 | 12 ~ 48 | 10 ~ 280 | 6
60 x 60 | 24 ~ 80 | 20 ~ 800 | 10
60 x 60 | 48 ~ 120 | 80 ~ 1800 | 15
60 x 60 | 80 ~ 200 | 200 ~ 2400 | 13
60 x 60 | 120 ~ 250 | 450 ~ 3600 | 15
60 x 60 | 200 ~ 400 | 1300 ~ 4600 | 12
60 x 60 | 250 ~ 600 | 2000 ~ 5000 | 12.5
80 x 80 | 12 ~ 48 | 10 ~ 450 | 10
80 x 80 | 24 ~ 80 | 20 ~ 1200 | 16
80 x 80 | 48 ~ 120 | 80 ~ 2000 | 20
80 x 80 | 80 ~ 200 | 200 ~ 3000 | 19
80 x 80 | 120 ~ 250 | 400 ~ 4000 | 21
80 x 80 | 200 ~ 400 | 1200 ~ 6000 | 19
80 x 80 | 250 ~ 600 | 1800 ~ 8000 | 15

Конфигурации 110V / 220V (фрагмент)
Напряжение (В) | Размеры (мм) | Выбираемая мощность (Вт)
110 | 30 x 30 | 80, 260, 1500
110 | 35 x 35 | 130, 550, 2100
110 | 40 x 40 | 150, 400, 2000
110 | 50 x 50 | 250, 500, 2000
110 | 60 x 60 | 360, 740, 1500
110 | 80 x 80 | 320, 660, 2400
220 | 30 x 30 | 320, 1000
220 | 35 x 35 | 540, 2200
220 | 40 x 40 | 600, 1600
220 | 50 x 50 | 1000, 2000
220 | 60 x 60 | 1500, 3000, 6000
220 | 80 x 80 | 1300, 2600, 9600

Технические особенности

• Бакелитовое основание: монтаж напрямую на холодную пластину с возможностью настройки схемы крепления.
• Варианты напряжения: 12–600 V регулируемое или 110 / 220 V фиксированное.
• Высокая мощность: выход до 12 800 Вт.
• Кастомные размеры: от 30×30 мм до 80×80 мм или по запросу.
• Проводка и датчики: поддержка UL‑сертифицированной высоковольтной проводки (напр., 12AWG/16AWG) и опциональных интегрированных датчиков NTC/RTD.

Применения

• Тестирование эффективности cold plates и жидкостного охлаждения для AI/HPC
• Оценка материалов TIM
• Сравнительный тест паровых камер и радиаторов
• Валидация конструкций для иммерсионного охлаждения и OAM
• Разработка и лабораторная валидация охлаждающих решений высокой мощности
