Охлаждающая пластина с жидкостным охлаждением

из алюминияиз меди

Краткое описание продукта

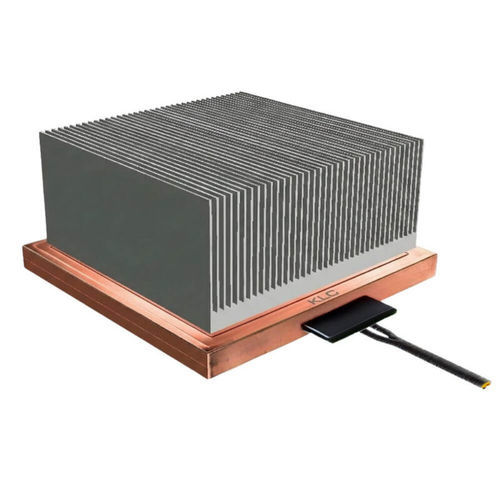

Термальное испытательное устройство (TTV) KLC с интегрированным радиатором или охладительной пластиной — цельная конструкция, в которой нагревательный элемент структурно встроен в радиатор. Устранение вариабельности термоинтерфейсного материала (TIM) обеспечивает реалистичные и воспроизводимые термические данные для AI-серверов, OAM-модулей, GPU, ASIC и высокоплотных HPC-систем охлаждения.

Ключевые преимущества

• Отсутствие неопределённости, связанной с TIM, благодаря структурной интеграции нагревателя и радиатора — высокая точность измерений.
• Очень высокая мощность, подходящая для валидации охлаждения при экстремальных нагрузках (AI/GPU/HPC).
• Поддержка воздушного, жидкостного, погружного и охлаждения силовой электроники.
• Поставляется в предварительно собранном виде с проводкой, сертифицированной UL, и 3D STEP-файлами для корреляции CFD.

Ключевые характеристики

• TTV с интегрированным радиатором (цельная конструкция) — исключает переменные интерфейса и давление монтажа.
• Высокая плотность мощности — до 12 800 Вт общей мощности и до 500 Вт/см² теплового потока.
• Механическая настройка — размеры основания от 30×30 мм до 80×80 мм или индивидуальные размеры.
• Электрические опции — регулируемое напряжение 12В–600В или фиксированные 110В/220В.
• Дизайн ребер — оптимизирован для воздуха или жидкости; высота ребра настраивается от 10 мм до 100 мм.
• Встроенные датчики — опционные многоточечные датчики температуры для теплового картирования в реальном времени.

Краткая техническая спецификация

• Базовый материал: медь высокой чистоты
• Материал радиатора: медь, алюминий или гибрид
• Стандартные размеры основания: 30×30, 35×35, 40×40, 50×50, 60×60, 80×80 мм (по индивидуальному заказу)
• Диапазон напряжения: 12–600 В (регулируемое); фиксированные 110/220 В
• Максимальная плотность мощности: до 500 Вт/см²
• Максимальная суммарная мощность: до 12 800 Вт
• Высота ребра: 10–100 мм (по заказу)
• Методы охлаждения: воздушное, жидкостное, погружное, охлаждение силовой электроники
• Поддержка CFD: поставка 3D STEP-файлов и подробных тепловых характеристик

Сценарии применения

• Тестирование охлаждения AI-серверов — проверка решений для OAM/GPU при экстремальных тепловых нагрузках.
• Разработка жидкостного охлаждения — анализ распределения потока и перепада давления на холодной пластине.
• Валидация воздушного охлаждения — оптимизация геометрии ребер и теплообмена.
• Проверка конструкции (DVT) — повторяемые стресс-тесты без риска для реальных микросхем.

Как выбрать TTV

• Определите метод охлаждения: воздух, жидкость, погружение или окружение для силовой электроники.
• Укажите целевую мощность и плотность мощности (Вт и Вт/см²).
• Выберите размер основания и конфигурацию ребер (высота, шаг, рисунок) в соответствии с требованиями по потоку и механикой.
• Решите вопрос интеграции датчиков: расположение и количество точек измерения.
• Укажите зонирование для горячих точек, целевое тепловое сопротивление (K/W) и шаблон крепежных отверстий.

FAQ

• В: Можно ли изготовить ребра в гибридной конструкции медь/алюминий?
  О: Да — возможна медная база с алюминиевыми ребрами для баланса производительности и стоимости.
• В: Подходит ли устройство для двухфазного погружного охлаждения?
  О: Да — материалы и обработка поверхности могут быть совместимы с распространёнными диэлектрическими жидкостями.
• В: Включены ли температурные датчики?
  О: Опциональные встроенные многоточечные датчики доступны для картирования в реальном времени.
• В: Какие уровни мощности можно имитировать?
  О: До 12 800 Вт и 500 Вт/см² теплового потока.

Поставляемые материалы и инженерная поддержка

• Предварительно собранные блоки с проводкой, сертифицированной UL.
• 3D STEP-файлы и подробные тепловые характеристики для CFD и других инструментов моделирования.
• Поддержка настройки механической базы, монтажных интерфейсов, конфигурации питания и расположения датчиков.
