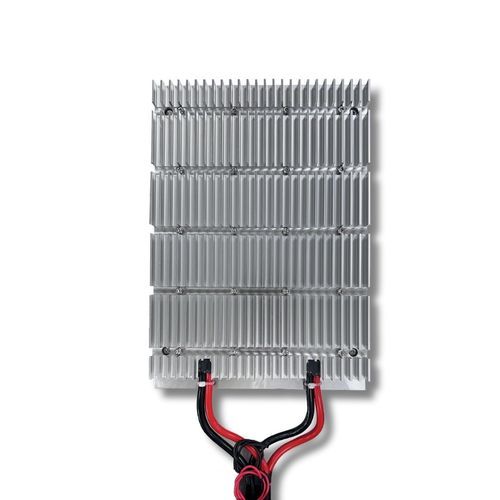

Электронная нагрузка DC TTE

Краткое описание

• Модульный эмулятор тепловой нагрузки для высокомощных CPU, GPU и серверных компонентов
• Разработан для испытаний на уровне стоек и валидации иммерсионного охлаждения
• Выходная мощность масштабируется до конфигураций стойки (~12 000 Вт)
• Размер модуля: 200×275×35 мм (на модуль)

Обзор

• Термотестовый эмулятор (TTE) — это термотестовое устройство (TTV), предназначенное для воспроизведения тепловой мощности высокопроизводительных процессоров и полупроводниковых компонентов для НИОКР и проверки в дата‑центрах.
• Несколько модулей TTV комбинируются для имитации суммарной тепловой нагрузки платы, стойки или шкафа, что позволяет проводить системную термооценку до появления серийного оборудования.
• Подходит для оценки воздушного, жидкостного, холодной пластины и иммерсионного охлаждения в лабораторных и предпроизводственных условиях.

Ключевые особенности

• Точная тепловая имитация: реальные профили тепловой мощности для нагрузок CPU, GPU, HPC и AI‑серверов с возможностью масштабирования до уровня стойки.
• Ребристая конструкция модуля: улучшает теплопередачу при конвекции и иммерсии для репрезентативного рассеивания тепла.
• Совместимость с системами охлаждения: интеграция с иммерсионными резервуарами, жидкостными контурами, холодными пластинами и вентилируемыми стойками.
• Интеграция в стойку: механические и электрические форм‑факторы для быстрой установки в серверные системы и испытательные стойки.

Преимущества

• Позволяет валидировать и оптимизировать стратегии теплового управления для электроники высокой плотности и инфраструктур AI/HPC.
• Снижает затраты и сроки разработки за счёт моделирования реальных тепловых нагрузок без использования серийного оборудования.
• Поддерживает квалификацию иммерсионных и продвинутых жидкостных систем охлаждения для дата‑центров.

Применения

• Тепловое и производительное профилирование CPU, GPU и компонентов HPC в условиях управляемых нагрузок.
• Разработка и проверка систем охлаждения, радиаторов и CDU для стоек и шкафов.
• Лаборатории НИОКР, стейджинг дата‑центров, пред‑серийная термоверификация и квалификационные тесты.

Технические характеристики эмулятора (таблица)
Выходная мощность — Напряжение (В) — Ток (А) — Размеры (мм)
1600 Вт — 50 В — 32 А — 200×275×35 (1 модуль)
3200 Вт — 50 В — 64 А — 200×275×35 (2 модуля)
4800 Вт — 50 В — 96 А — 200×275×35 (3 модуля)
9600 Вт — 50 В — 128 А — 200×275×35 (4 модуля)
Настраиваемо до ~12 000 Вт (стойка) — 50 В — до 200 А — конфигурируемо


Кастомизация

• Напряжение, ток, число модулей и механическая компоновка могут быть настроены под конкретные сценарии испытаний и архитектуру стоек.

Характеристики / технические спецификации

• Стандартные модули: 1600 Вт (50 В, 32 А) — размер модуля 200×275×35 мм
• Модульные комбинации: 1–4 стандартных модуля (масштабируемые до уровня стойки при помощи нескольких сборок)
• Индивидуальные конфигурации: более высокие мощности и специализированные решения по запросу
• Целевые среды: лаборатории НИОКР, серверные помещения, кластеры HPC/AI, испытательные стенды для иммерсионного охлаждения
• Функции: высокоточный контроль температуры, ребристая конструкция для рассеивания, совместимость с иммерсионным и жидкостным охлаждением
