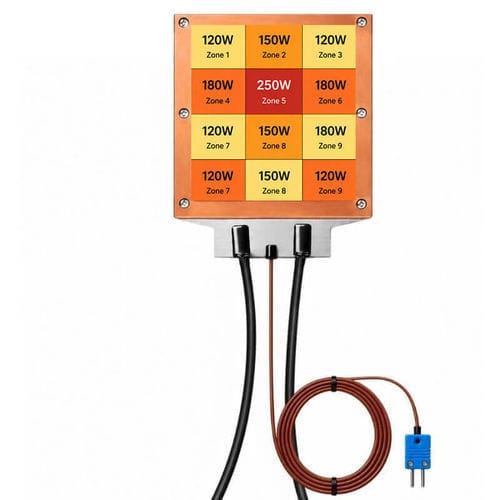

Электронная нагрузка AC KLC TTV 2.0

Краткое описание
Многозонный термоиспытательный стенд KLC TTV 2.0 предназначен для реалистичного моделирования распределения тепла в современных ИИ-ускорителях, графических процессорах, процессорах и чиплетных системах. Платформа поддерживает независимые зоны питания, настраиваемые схемы нагрева, многоточечный мониторинг температуры и интегрированные решения управления для точной проверки холодных плит, систем жидкостного и двухфазного охлаждения.

Ключевые возможности

• Моделирование очагов повышенной активности в нескольких зонах
• Поддержка сверхвысокой удельной мощности, включая варианты 500–1000+ Вт/см² для кастомных проектов
• Проверка чиплетов, ускорителей ИИ, GPU, CPU и HBM
• Полная поддержка индивидуальной настройки (размеры, толщина, схема зон, плотность мощности)
• Интегрированная конфигурация датчиков (встроенные Т-образные термопары, опциональные RTD и др.)

Платформа и назначение
Платформа создана на базе стандартизированной архитектуры KLC TTV 2.0. Применяется для: проверки холодных пластин, оценки эффективности жидкостного и иммерсионного охлаждения, проверки двухфазных систем, верификации тепловых решений до изготовления кремниевых прототипов.

Преимущества многозонного подхода

• Реалистичная эмуляция горячих точек и реальных температурных градиентов
• Независимое управление мощностью для каждой зоны
• Улучшенная оптимизация системы охлаждения и сокращение времени разработки
• Высокая повторяемость и надёжность при экстремальных плотностях теплового потока

Основные технические особенности

• Многозонная конфигурация электропитания (стандартные опции: 15 или 25 зон; возможны кастомные конфигурации)
• Поддержка пользовательских зон питания для точного моделирования распределения тепла по GPU, CPU, чиплету и HBM
• Гибкая конфигурация датчиков: Т-тип термопары, RTD и другие опциональные датчики
• Интегрированная система управления: контроль температуры, мониторинг энергопотребления и многозонный контроллер
• Регулируемый блок питания переменного тока: совместимость с входным напряжением 110/220 В переменного тока и регулируемым выходом (включая 0–260 В переменного тока для ряда конфигураций)
• Регулируемая высокая/сверхвысокая выходная мощность для моделирования реальных рабочих режимов
• Модульная конструкция, стандартизированные размеры и толщина для ускорения сроков поставки и разработки

Доступные сценарии удельной мощности

• Высокая мощность: 150–300 Вт/см²
• Сверхвысокая мощность (кастом): 500–1000+ Вт/см²

Типичные области применения

• Серверы ИИ и HPC
• Графические процессоры и центральные процессоры
• Модули OAM и ускорители ИИ
• Проверка холодных пластин, жидкостного и двухфазного охлаждения, иммерсионного охлаждения
• Термопроверка чиплетов, ASIC и систем с HBM

Таблица: Испытательный автомобиль с сверхвысокой мощностью 12–600 В (TTV) — сводная матрица размеров/напряжений/диапазонов мощности/тока
Размеры (мм) | Регулируемое напряжение (В) | Диапазон мощности (Вт) | Максимальный ток (А)
30 х 30 | 12 ~ 48 | 5 ~ 280 | 6
30 х 30 | 24 ~ 80 | 15 ~ 800 | 10
30 х 30 | 48 ~ 120 | 20 ~ 1600 | 15
30 х 30 | 80 ~ 200 | 50 ~ 2000 | 16
30 х 30 | 120 ~ 250 | 100 ~ 2000 | 16
30 х 30 | 200 ~ 400 | 300 ~ 2000 | 7
30 х 30 | 250 ~ 600 | 450 ~ 2000 | 7
35 х 35 | 12 ~ 48 | 5 ~ 400 | 10
35 х 35 | 24 ~ 80 | 15 ~ 1000 | 14
35 х 35 | 48 ~ 120 | 30 ~ 2000 | 20
35 х 35 | 80 ~ 200 | 100 ~ 2200 | 20
35 х 35 | 120 ~ 250 | 200 ~ 2500 | 12
35 х 35 | 200 ~ 400 | 500 ~ 2500 | 8
35 х 35 | 250 ~ 600 | 750 ~ 2500 | 6
40 х 40 | 12 ~ 48 | 5 ~ 380 | 8
40 х 40 | 24 ~ 80 | 20 ~ 1000 | 13
40 х 40 | 48 ~ 120 | 60 ~ 2000 | 19
40 х 40 | 80 ~ 200 | 80 ~ 2400 | 20
40 х 40 | 120 ~ 250 | 200 ~ 3000 | 16
40 х 40 | 200 ~ 400 | 500 ~ 3200 | 11
40 х 40 | 250 ~ 600 | 800 ~ 3200 | 11
50 х 50 | 12 ~ 48 | 10 ~ 380 | 8.0
50 х 50 | 24 ~ 80 | 25 ~ 1000 | 13.3
50 х 50 | 48 ~ 120 | 60 ~ 1600 | 17
50 х 50 | 80 ~ 200 | 150 ~ 2500 | 15
50 х 50 | 120 ~ 250 | 300 ~ 4000 | 19
50 х 50 | 200 ~ 400 | 850 ~ 4500 | 10
50 х 50 | 250 ~ 600 | 1400 ~ 5000 | 11
60 х 60 | 12 ~ 48 | 10 ~ 280 | 6
60 х 60 | 24 ~ 80 | 20 ~ 800 | 10
60 х 60 | 48 ~ 120 | 80 ~ 1800 | 15
60 х 60 | 80 ~ 200 | 200 ~ 2400 | 13
60 х 60 | 120 ~ 250 | 450 ~ 3600 | 15
60 х 60 | 200 ~ 400 | 1300 ~ 4600 | 12
60 х 60 | 250 ~ 600 | 2000 ~ 5000 | 12.5
80 х 80 | 12 ~ 48 | 10 ~ 450 | 10
80 х 80 | 24 ~ 80 | 20 ~ 1200 | 16
80 х 80 | 48 ~ 120 | 80 ~ 2000 | 20
80 х 80 | 80 ~ 200 | 200 ~ 3000 | 19
80 х 80 | 120 ~ 250 | 400 ~ 4000 | 21
80 х 80 | 200 ~ 400 | 1200 ~ 6000 | 19
80 х 80 | 250 ~ 600 | 1800 ~ 8000 | 15

Таблица: Испытательный автомобиль для сверхмощных тепловых испытаний (TTV) 110 В / 220 В — варианты по напряжению/размеру/мощности
Напряжение (В) | Размеры (мм) | Выбираемая мощность (Вт)
110 | 30 х 30 | 80, 260, 1500
110 | 35 х 35 | 130, 550, 2100
110 | 40 х 40 | 150, 400, 2000
110 | 50 х 50 | 250, 500, 2000
110 | 60 х 60 | 360, 740, 1500
110 | 80 х 80 | 320, 660, 2400
220 | 30 х 30 | 320, 1000
220 | 35 х 35 | 540, 2200
220 | 40 х 40 | 600, 1600
220 | 50 х 50 | 1000, 2000
220 | 60 х 60 | 1500, 3000, 6000
220 | 80 х 80 | 1300, 2600, 9600

Дополнительные сведения
Платформа предлагает сохранённую полную возможность индивидуальной настройки: размеры (30×30 мм — 80×80 мм или другие по запросу), целевая выходная мощность, требуемая плотность мощности, фиксированные или регулируемые конфигурации напряжения, встроенные датчики температуры (NTC, RTD, термопары), монтажные приспособления и термическое проектирование под конкретное применение.

Характеристики / спецификации технические

• Модель/серия: KLC TTV 2.0
• Марка: KLC Corporation
• Конструкция: стандартизированная модульная платформа, толстый тип / тонкий тип вариантов исполнения
• Количество зон: стандартно 15 или 25 зон, возможны индивидуальные конфигурации
• Поддерживаемые датчики: Т-тип термопары (встроенные T-датчики), опциональные RTD, NTC и др.
• Входное напряжение: совместимость 110 В / 220 В переменного тока (варианты), регулируемые выходы (в ряде конфигураций 0–260 В AC)
• Диапазоны мощности: от единиц Вт до нескольких кВт (в зависимости от размера и конфигурации); пример удельной мощности: 150–300 Вт/см² (высокая), 500–1000+ Вт/см² (сверхвысокая, кастом)
• Применяемые области: холодные пластины, жидкостное охлаждение, двухфазное охлаждение, иммерсионное охлаждение, тестирование серверов ИИ и проч.
• Мониторинг: многоточечный температурный мониторинг и интегрированный многозонный контроллер
• Кастомизация: размеры, толщина, схема зон, плотность мощности, напряжение, разъёмы и конфигурация датчиков по требованиям заказчика
• Срок выполнения типичного заказа: ориентировочно 6–8 недель в зависимости от сложности проекта
