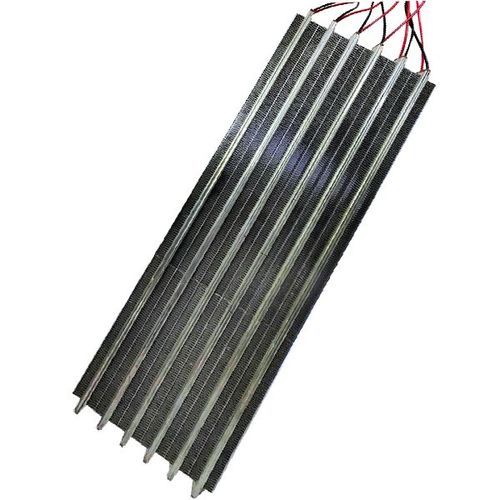

Электрический калорифер STW series

трехфазовыйэлектропитаниенастенный

Краткие характеристики

• Изоляция высокого напряжения по стандарту UL
• Многофазное управление / возможность однородного трехфазного подключения по запросу
• Варианты с проводными выводами; широкая настройка размеров
• Признания UL, CSA (при применимости) и CE
• Проектные IP68-варианты с сертификацией сторонней организации
• Связанные семейства: MH, MSH, SH, TH, OH

Обзор продукта
Высоковольтные PTC-воздухонагреватели серии STW компании KLC разработаны для продвинутого терморегулирования в сложных промышленных и транспортных приложениях. Конструкция STW обеспечивает изоляцию по стандарту UL для безопасной работы при высоком напряжении, поддерживает ШИМ-управление и может быть выполнена с однородным трехфазным подключением по запросу. Элементы поставляются преимущественно с проводными выводами и допускают широкую настройку размеров и мощности для интеграции в HVAC транспортных средств, зарядную инфраструктуру и промышленное оборудование. Рекомендуется использование внешних рам или корпусов там, где требуется повышенная механическая прочность.

Диапазон спецификаций

• Напряжение: 12 В – 999 В (область сертификации UL/CSA: 12 В – 600 В)
• Мощность: до 30 000 Вт (в зависимости от конструкции)
• Размеры: мин. 10 × 10 × 10 мм; макс. 999 × 337,5 × 25 мм
• Стандартные варианты толщины: 10 мм, 20 ±0,5 мм (пример в таблице), 25 мм

Ключевые особенности

• Изоляция по стандарту UL: обеспечивает безопасную интеграцию в высоковольтные цепи.
• Многофазное управление: поддержка однородного трехфазного подключения для оптимального распределения тепла.
• Индивидуальная настройка: широкий выбор ширин, длин и мощностей.
• Международное соответствие: UL, CSA (при применимости), CE.
• Варианты влагозащиты: IP68 доступны по проекту с третьей стороной сертификации.

Преимущества

• Быстрый разогрев: сокращает время прогрева транспортных средств и оборудования.
• Компактная интеграция: тонкие модульные элементы для ограниченных пространств.
• Стабильная работа: поддерживает отопительную мощность при колебаниях сети.
• Высокая мощность: масштабируемость до десятков киловатт в зависимости от исполнения.
• Точное управление: совместимость с PWM для плавного регулирования температуры.

Применения

• Зарядные станции (прогрев во время зарядки в холодных условиях)
• Электрические грузовики и автобусы (отопление салона и компонентов)
• Строительная и сельскохозяйственная электрическая техника
• Электромобили (обогрев салона и подсистем)
• Специальный электротранспорт (аварийные и сервисные автомобили)
• Промышленное оборудование с требованием точного температурного контроля
• Железнодорожные и специальные транспортные средства в жестких условиях
• Системы ОВК для коммерческих и жилых зданий

Выбор моделей (примеры)
Позиция | W(mm) | L(mm) | T(mm) | Модель | Макс. мощн. при скорости воздуха 6,4 м/с
1 | 40 | 49 | 20±0,5 | STW-X040202N1Z(P)XX | ≦140W
2 | 40 | 73 | 20±0,5 | STW-X060203N1Z(P)XX | ≦210W
3 | 40 | 96 | 20±0,5 | STW-X080204N1Z(P)XX | ≦245W
10 | 40 | 360 | 20±0,5 | STW-X300215N1Z(P)XX | ≦980W
20 | 55 | 360 | 20±0,5 | STW-X450315N1Z(P)XX | ≦1470W
30 | 70 | 360 | 20±0,5 | STW-X600415N1Z(P)XX | ≦1960W
40 | 85 | 360 | 20±0,5 | STW-X750515N1Z(P)XX | ≦2450W
50 | 100 | 360 | 20±0,5 | STW-X900615N1Z(P)XX | ≦2940W

Дополнительные примечания
Монтажные рамы и корпуса, корпуса для вентиляторов, защитные экраны, термостаты, предохранители и наборы клемм доступны в виде аксессуаров и могут быть изготовлены по проекту заказчика. Водонепроницаемые варианты IP68 и сертификации третьей стороной предоставляются по проектной заявке. 3D-модели и чертежи размеров доступны для проверки интеграции.

Технические характеристики

• Серия: STW (PTC-воздухонагреватели высокого напряжения)
• Диапазон напряжения: 12 В – 999 В (UL/CSA: 12 В – 600 В)
• Макс. мощность: до 30 000 Вт (в зависимости от конструкции)
• Габариты: мин. 10 × 10 × 10 мм; макс. 999 × 337,5 × 25 мм
• Толщина: 10 мм, 20 ±0,5 мм, 25 мм
• Сертификаты: UL, CSA (частично), CE
• Степень защиты: базовая водостойкость; IP68 доступно по проекту с третьей стороной сертификации
• Управление: ШИМ-совместимость; опция многопазного/трехфазного подключения по запросу
• Терминация: проводные выводы (стандарт)
• Аксессуары: индивидуальные корпуса/рамы, корпуса для вентиляторов, защитные экраны, термостаты, предохранители, наборы клемм
