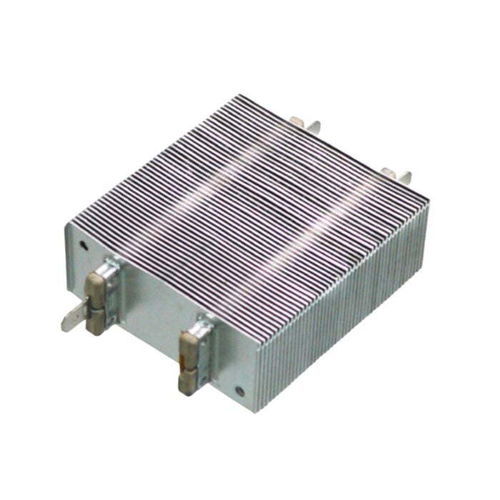

Электрический калорифер SH series

ACмонофазовыйнастенный

Краткое описание
PTC-воздухонагреватели типа SH: тепловая мощность регулируется воздушным потоком; при увеличении потока повышаются теплоотдача и потребляемая мощность (Вт). Доступны варианты высокого напряжения SH.

Ключевые моменты

• Теплоотдача пропорциональна воздушному потоку: при увеличении потока увеличивается мощность (Вт).
• Доступны две группы напряжения: 200В–240В и 100В–120В.
• Стандартные модели выделены в таблицах для сокращённого срока поставки; возможны параметры на заказ (мощность, длина, спецификации) для крупных партий.

Нумерация деталей
Система нумерации включает префикс модели (SH-), код шага ребер (M), код изоляции (S или D), длину и коды аксессуаров. На странице продукта графика поясняет расположение обозначений.

Примечания к нумерации

• PTC FIN PITCH (SH-XXXXM): указанная в таблицах мощность (Вт) рассчитана для шага ребер 1,68 мм (код M).
• PTC INSULATION (SH-XXXXM-XXXS): значения мощности (Вт) в таблицах основаны на одинарной изоляции (код S).
• Двойная изоляция (код D) обычно увеличивает цену примерно на 20–30% и снижает мощность на ≈10%; двойно‑изолированные блоки не имеют электродного потенциала на ребрах и подходят для контакта с проводящими материалами, влажной среды, повышенных требований к ударопрочности или автомобильных применений.
• Для устройств с пусковым током Max > 14 A некоторые позиции аксессуаров по умолчанию могут не включать термостат.

Аксессуары

• PTC + монтажная рамка — термостойкая пластиковая рамка для удержания нагревательного элемента (примеры: MSHF-70 для длины 70 мм, MSHF для 70 мм, MHF-90 для всех длин и моделей).
• PTC + рамка + вентилятор + аксессуары — опциональные сборки могут включать PTC‑нагреватель (напр., SH 70 мм), термостойкую пластиковую рамку (MSHF-70), стандартный шариковый осевой вентилятор 92×92 мм, термостат, предохранитель, комплект клеммных проводов и крепёжные винты; номенклатура указывает сборку или отдельные элементы.

3D / CAD / Модели
Доступен 3D‑просмотр для типов SH и SHW; STEP/3D‑файлы предоставляются по запросу для интеграции в проектную документацию.

Технические характеристики (обзор)
Таблицы спецификаций для 200В–240В и 100В–120В указывают мощность (Вт) на основании шага ребер 1,68 мм (M) и одинарной изоляции (S). Для двойной изоляции (D) мощность примерно на 10% ниже по сравнению со значениями для S. Стандартные модели выделены для ускоренной поставки; возможны индивидуальные решения для больших объёмов заказа.

Характеристики / ключевые данные

• Серия / модель: SH (SH Type)
• Изготовитель: KLC Corporation
• Семейство продукта: PTC воздушные нагреватели; PTC нагреватели высокого напряжения
• Рабочие напряжения: 200В–240В и 100В–120В
• База мощности: шаг ребер 1,68 мм (M) и одинарная изоляция (S)
• Варианты изоляции: S = одинарная, D = двойная (D => мощность ≈ -10% ; цена ≈ +20–30%)
• Аксессуары: MSHF-70, MSHF, MHF-90; вентиляторы, термостаты, предохранители, комплекты проводки
• Кастомизация: мощность, длина и спецификации настраиваемы для крупных партий
