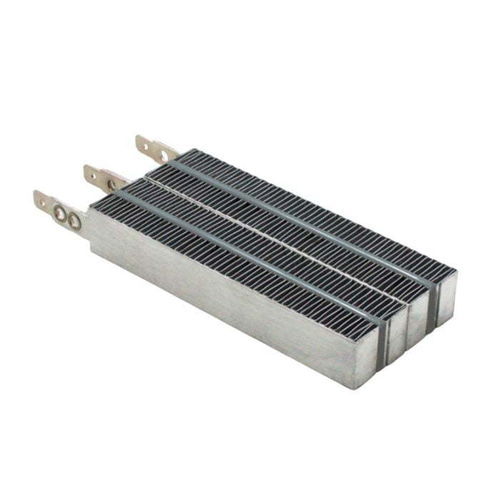

Электрический калорифер SS series

ACэлектропитаниенастенный

Обзор продукта
PTC воздушные нагреватели типа SS — это PTC-элементы с нержавеющими ребрами, доступные в вариантах single-fin и double-fin. Тепловая мощность регулируется воздушным потоком: при увеличении потока растёт выходная мощность. Поставляются в стандартных размерах либо изготавливаются по заказу (длина, ширина, мощность) для серийных партий.

Ключевые технические параметры

• Стандартная длина PTC-чипа: 24 мм на чип.
• Стандартная толщина блока: 15 мм (≈16 мм при применении силиконового клея типа D).
• Мощность одного PTC-чипа: ориентировочно 12–95 Вт в зависимости от скорости и объёма воздуха (пример при 3,3 м/с).
• Конфигурации: Single Fin и Double Fin; доступны несколько стандартных ширин (см. список моделей).
• Габариты примеры: минимальная сборка 22 × 22.3 × 15 мм; пример крупной сборки 361 × 267.6 × 15 мм (16 мм с силиконом).

Производительность и электрические расчёты

• Расчёт тока: Ток (A) = P / V.
• Макс. пусковой ток: Max Inrush ≤ Ток (A) × коэффициент в зависимости от модели (типичные коэффициенты 1,35–1,8).
• Пример: модель SS-108V0204B1 — P = 500 Вт, V = 110 В → I = 4,54 A → Max Inrush ≈ 4,54 × 1,7 ≈ 7,73 A.

Выбранные примеры моделей (single & double fin)

• Single fin: SS-X04V0202B1 — 34.6±1.0 × 48 × 15 мм — 50–250 Вт; SS-X12V0304B1 — 46.9±1.0 × 96 × 15 мм — 300–800 Вт; SS-X40V0508B1 — группа 192 × 15 мм — 1000–2500 Вт.
• Double fin: SS-X01V0101B2 — 22.2±0.5 × 24 × 15 мм — 30–100 Вт; SS-X09V0303B2 — 65.4±1.0 × 72 × 15 мм — 300–800 Вт; SS-X48V0608B2 — группа 192 × 15 мм — до 4500 Вт.
• Полная таблица на странице продукта содержит коды моделей, допуски размеров, коэффициенты пускового тока и мощности при 3,3 м/с.

Кастомизация и механические детали

• Длина (L) рассчитывается: L = 24 мм × количество PTC-чипов в наборе + допуск (пример: 24 × 5 + 1 = 121 мм).
• Ширина (W) может увеличиваться объединением стандартных single-/double-fin наборов. Типичные ширины: single-fin ≈12.3 ±1 мм; double-fin ≈22.3 ±1 мм; при комбинировании учитывать дополнительные ширины.
• Толщина (T): стандарт 15 мм; силиконовый клей увеличивает толщину незначительно.
• Преимущества силиконовой заливки: защита от влажности, предотвращение окисления серебряных электродов, снижение риска искрения при высокой влажности, улучшенная прочность соединений и внешний вид.

Аксессуары и варианты сборки

• Монтажные рамки: термостойкие пластиковые рамки для установки (например, MHF-93, MSHF-70) — проверять совместимость по размерам.
• Пакеты аксессуаров: PTC + рамка ; либо PTC + рамка + вентилятор + термостат + предохранитель + комплект клеммных проводов + винты (возможна поставка в сборе).

Сертификации, заказ и примечания

• Сертификации / соответствия: CE, UL/cUL, CSA; в документации указано соответствие REACH и RoHS.
• CE пример: диапазон 200 V ~ 600 V; указанный максимальный пример мощности 4500 W (подробнее в сертификатах).
• Модели, выделенные в таблицах как стандартные, имеют более короткие сроки поставки; для крупных партий возможна разработка изделий по заданным параметрам мощности, длины и спецификаций — обращайтесь в отдел продаж с P, V и требованиями по установке.
• Бренд: KLC Corporation.
