Электрический калорифер OH (w) series

настенный

Описание

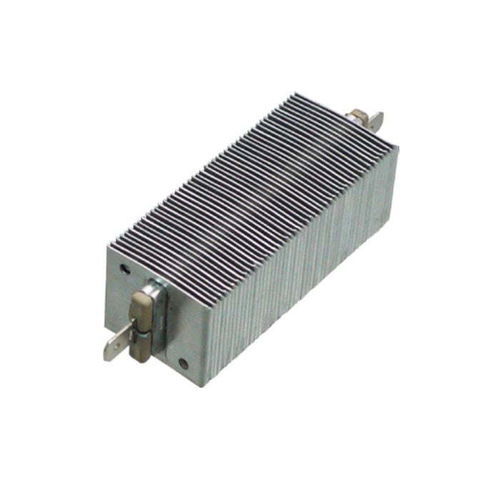

PTC-нагреватели воздуха типа OH обеспечивают тепловую отдачу, зависящую от потока воздуха: при увеличении потока воздуха повышаются теплоотдача и электрическая мощность (Вт). Для выбора доступны спецификации и 3D-просмотр.

Содержимое и ресурсы

• Технические характеристики OH-типа 200V~240V (таблица)
• Технические характеристики OH-типа 100V~120V (таблица)
• Аксессуары OH-типа и примеры формирования номера детали
• Даташит PTC воздушного нагревателя (PDF) и 3D-Viewer

Нумерация деталей и примечания

• PTC FIN PITCH (формат OH-XXXXM): значения мощности (Вт) в таблицах ориентированы на шаг ребер 1,68 мм (код M).
• PTC ИЗОЛЯЦИЯ (формат OH-XXXXM-XXXS / -XXXD): таблицы основаны на одинарной изоляции (S). Примечания по двойной изоляции (D):
  • Стоимость моделей D обычно на 20–30% выше, чем у моделей S.
  • Мощность (Вт) моделей D примерно на 10% ниже, чем у моделей S.
  • Модели D не имеют электродного потенциала на ребрах и подходят для контакта с проводящими материалами, во влажной среде, при требованиях к ударопрочности или в изделиях с повышенными требованиями к стабильности/качеству (например, в автомобильной промышленности).

Технические характеристики (200V~240V)
На странице размещена таблица характеристик для диапазона 200V~240V. Выделенные в таблице позиции являются стандартными моделями с более короткими сроками поставки и оптимизированной стоимостью. Мощности в таблице указаны для шага ребер 1,68 мм (M) и одинарной изоляции (S). При больших объемах возможна разработка под заказ по мощности, длине и другим параметрам.

Технические характеристики (100V~120V)
На странице размещена таблица характеристик для диапазона 100V~120V. Выделенные в таблице позиции являются стандартными моделями с более короткими сроками поставки и оптимизированной стоимостью. Мощности в таблице указаны для шага ребер 1,68 мм (M) и одинарной изоляции (S). При больших объемах возможна разработка под заказ по мощности, длине и другим параметрам.

Аксессуар

• Термостойкая пластиковая монтажная рамка (пример: MHF-90, L-образная), надежно удерживающая нагревательный элемент PTC. Пример формата номера сборки: OH-XXXM-XXX2.

Дополнительные примечания

• Для предварительного просмотра геометрии доступны 3D-модели (Viewer) для типов OH и OHW.
• На странице приведены схемы нумерации и чертежи с размерами для поддержки интеграции и проектирования.

Характеристики / технические спецификации

• Тип: PTC воздушный нагреватель — серия OH (тип OH)
• Manufacturer: KLC Corporation
• Диапазоны напряжения: 100V~120V и 200V~240V (отдельные таблицы)
• Регулировка мощности: тепловая отдача зависит от потока воздуха (больший поток → большая отдача и мощность)
• Опорный шаг ребер для расчёта мощности: 1,68 мм (M)
• Варианты изоляции: одинарная (S) — базовые значения; двойная (D) — ≈10% меньше мощности, ≈20–30% выше цена, отсутствие электродного потенциала на ребрах
• Стандартные модели отмечены в таблицах (короткие сроки поставки)
• Возможна кастомизация: мощность, длина и спецификации для крупных партий
• Аксессуар: монтажная рамка MHF-90 (термостойкий пластик, L-образная)
• Ресурсы: размеры, схемы нумерации, даташит (PDF) и 3D-модель на странице продукта
