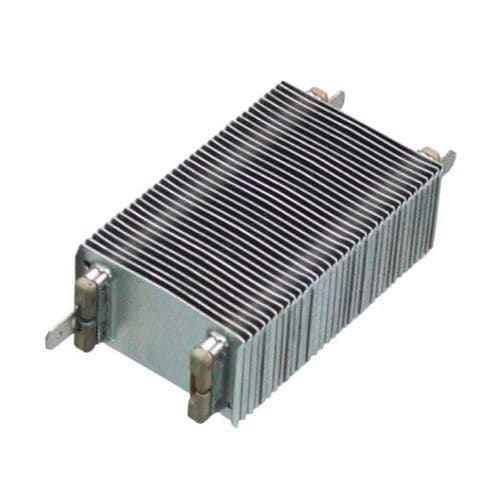

Электрический калорифер TH series

ACнастенныйпо индивидуальному заказу

Описание
Новый воздухонагреватель типа TH с PTC разработан с двумя вариантами шага трубок: стандартный 31 мм и опциональный 25 мм для специальных конструкций. Теплоотдача PTC регулируется потоком воздуха: при увеличении расхода воздуха повышаются теплоотдача и мощность (Вт). Предоставляются чертежи размеров и схемы нумерации деталей.

Доступные спецификации / разделы

• TH Type — характеристики 200V~240V
• TH Type — характеристики 100V~120V
• Аксессуары для типа TH (например, монтажная рамка MHF-90)

3D-модели
На странице продукта встроены интерактивные 3D-просмотры для TH Type и THW Type; при наведении можно предварительно просмотреть 3D-модель.

Нумерация деталей
Предоставлены примеры и правила формирования номеров для TH Type. Важно:

• PTC FIN PITCH (TH-XXXXN): мощность (Вт) в таблицах спецификаций рассчитана для PTC-нагревателей с шагом ребер 2,0 мм (обозначено 'N').
• PTC INSULATION (TH-XXXXN-XXXS): мощность (Вт) в таблицах базируется на одинарной изоляции ('S'). Двойная изоляция ('D') обычно увеличивает стоимость примерно на 20–30% и уменьшает мощность примерно на 10%. У изделий с двойной изоляцией отсутствует электродный потенциал на ребрах, что подходит при контакте с проводящими материалами, в условиях высокой влажности, при повышенных требованиях к ударопрочности или для изделий с повышенной стабильностью (например, автомобильная сфера).

Примечания о стандартных моделях и кастомизации

• Позиции, выделенные в таблицах спецификаций, являются стандартными моделями с более короткими сроками поставки и более экономичными решениями.
• При заказе больших партий возможна разработка изделий с индивидуальными требованиями по мощности, длине и другим спецификациям.

Аксессуары
Термостойкая монтажная рамка из пластика для крепления PTC-нагревателя. Модель: MHF-90 (для всех длин и моделей). Примеры формата номеров деталей и варианты поставки — отдельно или в сборе — приведены в документации.

Характеристики / технические спецификации

• Manufacturer: KLC Corporation
• Серия / модель: TH Type
• Варианты шага трубок: стандарт 31 мм; опционально 25 мм для специальных конструкций
• Регулировка теплоотдачи: за счёт изменения потока воздуха — при увеличении потока повышаются теплоотдача и мощность
• Шаг ребер для расчёта мощности: 2,0 мм (обозначение 'N')
• Варианты изоляции: одинарная (S) — базовая; двойная (D) — цена ~+20–30%, мощность ≈ -10%, отсутствие электродного потенциала на ребрах
• Напряжения: конфигурации для 200V–240V и 100V–120V
• Аксессуар: монтажная рамка MHF-90 (термостойкий пластик); форматы номеров деталей предоставлены
• Примеры номеров деталей указывают шаг ребер, тип изоляции и детали сборки/аксессуаров
