Высокоточный контроль мельчайших пикселей под любым углом

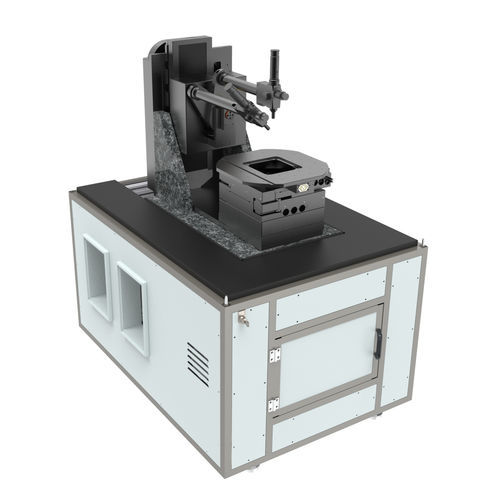

С помощью этой высокоточной системы позиционирования дисплей, подлежащий проверке, перемещается по XY-образной направляющей к камерам или датчикам по выбору заказчика. Обе камеры / датчики могут поворачиваться и регулироваться по высоте. Кроме того, проверяемый дисплей можно выровнять, наклонив его параллельно измерительной поверхности, чтобы компенсировать различия между отдельными объектами тестирования. Благодаря позиционированию дисплея по оси XY Rz каждый пиксель может быть оценен специализированной камерой с любого угла в пространственном поведении излучения.
Компактное решение для позиционирования с оптимизированным соотношением цена/качество
- Идеально подходит для гибкой настройки компактных инспекционных систем с более чем 5 степенями свободы
- Высокоточное измерение пространственного излучения каждого пикселя с повторяемостью до 2,5 мкм / 0,005°
- Стабильная и жесткая конструкция в виде коаксиальной вращающейся системы, которая поворачивает камеры / датчики вокруг общей центральной точки
- Низкая стоимость обслуживания и оптимизированное соотношение цены и качества благодаря приводу с шаговым двигателем
Возможность расширения:
- Различные ходы
- Адаптация интерфейсов датчиков к конкретным камерам заказчика
- Исполнение ISO 14644-1 (до класса 1 по запросу), например, с корпусом и с системой выхлопа
- Индивидуальные решения для прокладки кабелей
- Интеграция в общую систему по требованию заказчика
- Сборка всей системы с рамой, корпусом и управлением, включая ввод в эксплуатацию с программным обеспечением
---
