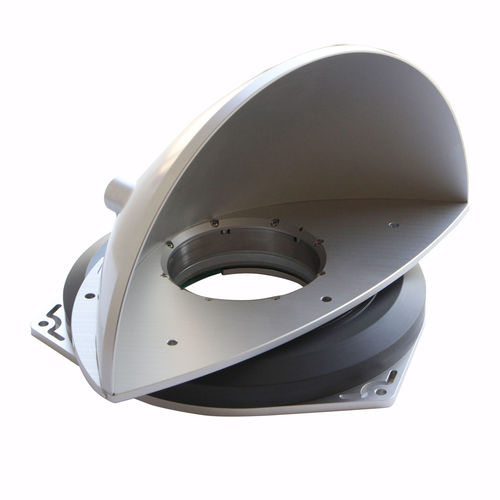

Ротационный координатный стол 782499:002.26

сверхточный

Поворотный этап DT232 для радарной системы - Прецизионные сборки Индивидуальное решение с поворотным столом Компания Steinmeyer Mechatronik разработала систему для реализации устройства мониторинга с радарным датчиком. В тесном диалоге с пользователем было создано оптимизированное по стоимости решение с использованием вращающейся ступени DT232, которое было бы невозможно путем простого комбинирования имеющихся в продаже компонентов. Оптимизация затрат за счет специальных узлов Для решения поставленной задачи был необходим непрерывно работающий, плоский поворотный столик с большой апертурой. Для обеспечения длительной непрерывной работы был использован прямой привод. Двигатели с такой конструкцией были недоступны. По соображениям стоимости тонкостенные подшипники и системы измерения угла не использовались. Вместо этого двигатель и система измерения угла были интегрированы в специализированную печатную плату, чтобы реализовать желаемую функциональность в заданном диапазоне стоимости. Контроллер по выбору внешний или встроенный в корпус Необходимое расположение магнитов встроено в поворотный каскад. В качестве подшипников используются проволочные подшипники с разработанной для этой цели концепцией смазки. Корпус имеет твердотельные конструкции, позволяющие устанавливать систему на неровных поверхностях. В зависимости от применения система может быть сконфигурирована с внешними или встроенными контроллерами.
