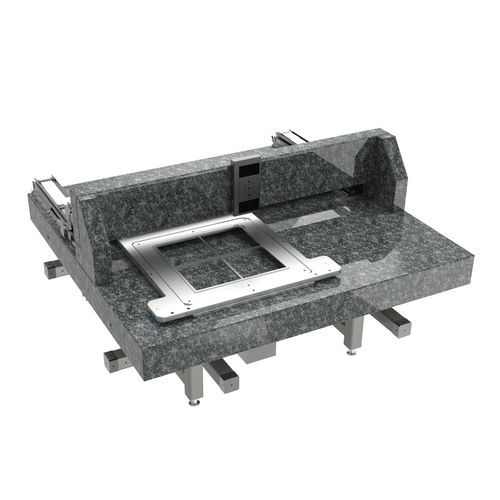

Система позиционирования 4 оси 782300:183.26

XYZлинейнаяс двигателем DC

4-осевой портал XY-2Z с диафрагмой Настраиваемый - Идеально подходит для точечных дифференциальных измерений высоты при непрерывном движении - Двусторонние позиционеры с Z-сенсором для апертуры 70 x 100 мм - Виброгасящая конструкция с превосходными показателями обработки для повторяемости до 1 мкм - Снижение эмиссии из-за воздухонесущих держателей образцов - Выдающийся срок службы и возможность круглосуточной работы без технического обслуживания Эта портальная система позиционирования XYZ позволяет выполнять высокоточные двусторонние процессы контроля с использованием 2 заказных датчиков / микроскопов для различных метрологических задач. Первая ось Z расположена на неподвижной траверсе, второй датчик / микроскоп устанавливается на оси Z под диафрагмой. Держатель образца на воздушной опоре перемещает образец в направлении XY к диафрагме с двумя датчиками на осях Z, каждый из которых может регулироваться по высоте в пределах 100 мм. Технические характеристики: - Стандартная система: PLT165-DLM (XY) / PMT160-DC (Z1, Z2) - Ход: 600 x 600 x 100 x 100 мм - Повторяемость: 0,2 - ±2 мкм - Скорость: 500 - 1000 мм (XY) / 10 - 20 мм (Z) - Макс. нагрузка: 150 Н (Z) - Привод: линейный двигатель (железный сердечник), профильная рейка (XY) | шарико-винтовая пара, DC-двигатель, поперечный ролик (Z) - Обратная связь: линейная шкала - Контроллер движения: ACS, интеграция с ПЛК Индивидуальные опции: - Адаптация диапазонов перемещения, носителей и комбинаций длин - Защитный кожух и различные опорные плиты - Протираемые, химически стойкие поверхности - Исполнение по ISO 14644-1 (до класса 1 - по запросу) - Разработка индивидуального решения с 3D-проектированием под задачу позиционирования - Диафрагма: 70 x 100 мм - Длина x ширина x высота: 1850 x 1920 x 1150 мм
