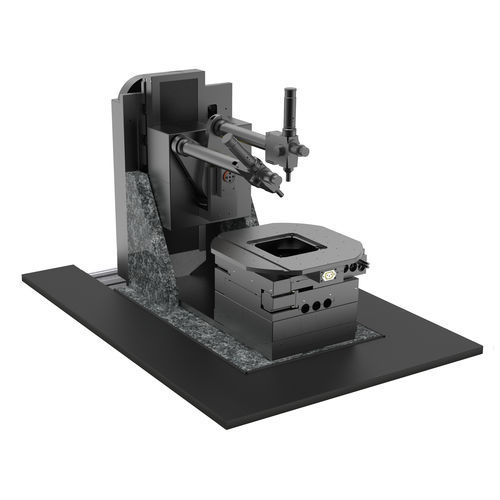

Многоосная система позиционирования 782335:009.26
8 осейлинейнаяавтоматическая

многоосная система позиционирования
многоосная система позиционирования
многоосная система позиционирования
многоосная система позиционирования
многоосная система позиционирования
многоосная система позиционирования
многоосная система позиционирования
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
многоосная, 8 осей
Конструкция
линейная, автоматическая, вертикальная, ротационная, горизонтальная, портальная, оптическая, с двойной цапфой
Место применения
для промышленности, для лабораторного применения, для геометрического выравнивания, для контроля качества
Другие характеристики
компактная, с шариковым винтом, высокое разрешение, регулируемая, синхронизированная, с ходовым винтом, с шаговым двигателем, комбинированные модули, стековая архитектура, с ременной передачей, сверхточная, быстрая
Повторяемость

МИН.: 0,005 µm

МАКС.: 4,4 µm

Нагрузка

МИН.: 5 kg
(11,02 lb)

МАКС.: 25 kg
(55,12 lb)

Ход

МИН.: 100 mm
(3,94 in)

МАКС.: 365 mm
(14,37 in)

Скорость

МИН.: 10 mm/s

МАКС.: 60 mm/s

Описание

8-осевая система позиционирования / угломер Настраиваемый - Автоматизированный 8-осевой контроль под разными углами - Система коаксиального вращения, которая поворачивает камеры / датчики / освещение вокруг общей центральной точки - Идеально подходит для контроля дисплеев Эта 8-осевая система позиционирования позволяет анализировать и проверять различные геометрии образцов и других деталей. Обе камеры / датчики могут быть наклонены по образцу и отрегулированы по высоте. Кроме того, держатель образца может быть наклонен параллельно измерительной поверхности для компенсации различий между отдельными образцами. Позиционирование XY Rz позволяет оценивать образец под любым углом в пространственной диаграмме направленности излучения пользовательской камеры. Технические характеристики - Ход: 3° х 3° х 365° х 365 мм х 100 мм х 100 мм х 100 мм х 230 мм х 45° х 45° - Повторяемость: 0,005 - 0,007° / 2 - 4,4 мкм - Скорость: 10 - 60 мм/с - Макс. нагрузка: 50 - 250 N - Привод: ручной, ремень (Rxj, Ryj) / шаговый двигатель, шарико-винтовая пара (XYZ) / шаговый двигатель, ремень (Ry1, Ry2) - Контроллер движения: FMC400/450, ACS, интеграция ПЛК. Индивидуальные опции: - Адаптация процесса, держатель образца, головка / датчик - Версии для чистых помещений ISO 14644-1 (до класса 1 по запросу) - Стойка, виброизоляция, корпус, концепция безопасности - Соединения для всасывающих и циркуляционных ленточных кожухов - Расширение степеней свободы для движений XYZ-Rx-Ry-Rz - Поиск индивидуальных решений с 3D-проектированием для задачи позиционирования

---
