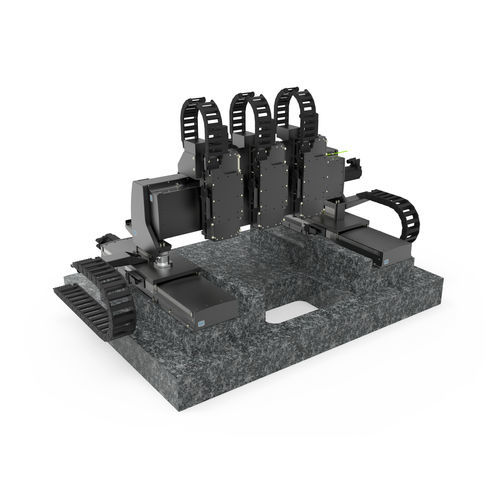

Система позиционирования XYZ 782300:171.26

линейнаяс линейным двигателемна профильной рейке

Многоосевая портальная система XYZ Настраиваемый - Идеально подходит для интегрированного поточного контроля качества, высокоскоростных задач комплектации и комбинированного применения - Три свободно конфигурируемые оси на траверсе для индивидуальных и подвесных задач - Высокая производительность за счет ходов 500 x 700 x 100 мм с возможностью расширения до 1000 мм - Выдающаяся высокая повторяемость до 0,4 мкм - Развязка между осями портала и траверсы для удобства управления с помощью энкодеров двигателя и исключения перерегулирования Этот универсальный адаптируемый портал для подвесных систем свободно конфигурируется по числу осей, размерам и приводам из стандартных этапов серии PLT. К расширенной траверсе могут быть адаптированы три или более обрабатывающих головок, камер, датчиков и т.д., изготовленных по индивидуальному заказу. Технические характеристики: - Ход: 500 x 700 x 100 мм - Повторяемость: 0,4 - ± 0,5 мкм - Скорость: 790 - 1580 мм (X) / 1000-2000 мм (Y) / 470 - 940 мм (Z) - Макс. нагрузка: 1010 Н (XY)/ 260 Н (Z) - Привод: линейный двигатель (железный сердечник), профильная рейка (XYZ) - Обратная связь: линейная шкала - Контроллер движения: FMC-Serie, ACS, SPS-Integration Индивидуальные опции: - Расширение за счет дополнительных осей Z для интеграции дополнительных обрабатывающих головок, камер или датчиков - Адаптация траекторий перемещения к условиям производственного помещения - Защитный кожух - Опорная плита из гранита, алюминия или других материалов - Варианты исполнения для чистых помещений ISO 14644-1 (до класса 1 - по запросу) - Интеграция в общую систему по требованию заказчика - Полностью интерполируемый промышленный контроллер с поддержкой шины для интеграции практически в любую среду автоматизации
