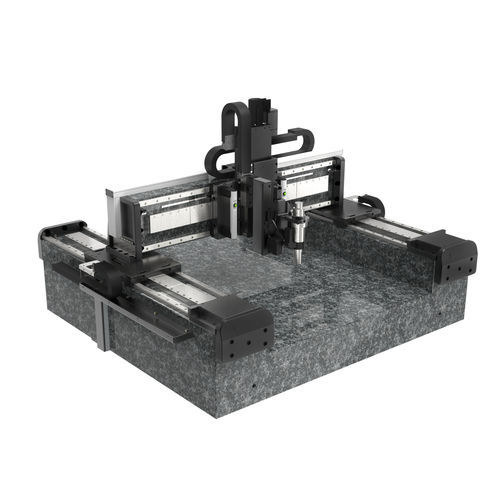

Портальная система XYZ для 3D-автоматизации
Настраиваемый
- Идеально подходит для автоматизированных высокопроизводительных приложений благодаря большим ходам 700 x 700 x 200 мм
- Высокодинамичная и быстрая обработка образцов благодаря скорости до 1000 мм/с
- Высокоточное позиционирование с повторяемостью до 0,3 мкм
- Выдающаяся стабильность для высокой воспроизводимости и разрешения
Эта 3-осевая система позиционирования может быть гибко адаптирована к производственным и контрольным процессам различного назначения. Настраиваемая обрабатывающая или измерительная головка по оси Z перемещается над носителем образца.
Технические характеристики:
- Ход: 700 x 700 x 200 мм
- Ось Z для технологических головок массой до 103 кг
- Повторяемость: 0,2 - ± 2,5 мкм
- Скорость: 500 - 1000 мм (XY) / 50 - 100 мм (Z)
- Макс. нагрузка: 250 Н (X) / 3100 Н (Y1, Y2) / 1010 Н (Z)
- Привод: линейный двигатель (железный сердечник) | шарико-винтовая пара, AC-Servo (Z)
- Обратная связь: линейная шкала, энкодер двигателя
- Контроллер движения: FMC-250/280, FMC-400/450, ACS, интеграция с ПЛК
Индивидуальные опции:
- Адаптация под конкретное производство или измерительную головку заказчика
- Индивидуальная настройка перемещений до 2000 мм для производственного помещения
- Защитный кожух и различные опорные плиты
- Протираемые, химически стойкие поверхности
- Управление по Z ручное или моторизованное
- Исполнение для чистых помещений ISO 14644-1 (до класса 1 - по запросу)
- Готовое к использованию управление с предварительно сконфигурированным контроллером с образцом программного обеспечения
---
