Система позиционирования XYZ 782300:150.26

линейнаяс линейным двигателемс сервоприводом

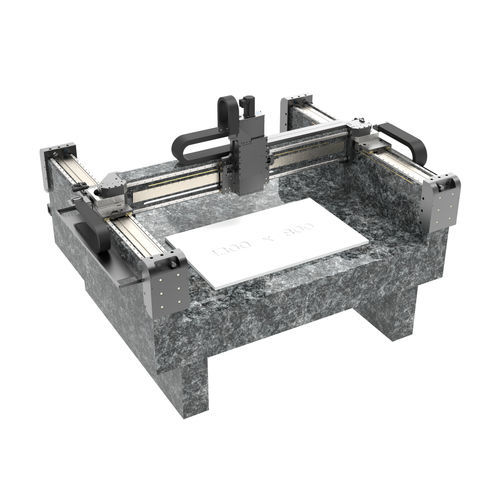

XYZ-гантрия для высокодинамичных лазерных приложений Настраиваемый - Идеально подходит для высокоточных и динамичных применений, например, лазерного соединения, лазерных микроприложений в медицинской технике - Очень большие диапазоны перемещения 800 x 1300 x 200 мм - Надежное и стабильное качество благодаря высокоточному позиционированию с повторяемостью до 0,8 мкм - Встроенные линейные двигатели обеспечивают высокие ускорения и скорости при одновременной высокой точности Этот портал позволяет выполнять высокодинамичные перемещения на площади 1300 x 800 мм. Пользовательская обрабатывающая головка или датчик по оси Z быстро и непрерывно перемещается по носителям на граните. Профилированные рельсовые направляющие установлены непосредственно на граните, что обеспечивает оптимальные ходовые характеристики для получения субмикронных результатов с высокой повторяемостью. Портальная конструкция позволяет легко интегрировать установку в цикловые линии и выстраивать несколько таких порталов. Технические характеристики: - Стандартная система: LA250 - (XY) / PLT165 (Z) - Ход: 800 x 1300 x 200 мм - Повторяемость: 0,7 - ±1 мкм - Скорость: 500 - 1000 мм (XY) / 50 - 100 мм (Z) - Макс. нагрузка: 150 Н (Z) - Привод: линейный двигатель (железный сердечник), профильная рейка (XY) | шарико-винтовая пара, AC-Servo (Z) - Обратная связь: линейная шкала - Контроллер движения: FMC-250/280, FMC-400/450, ACS, интеграция с ПЛК Индивидуальные опции: - Штабелируемая конструкция системы - Адаптация ходов, комбинации длин, кабелей и управления движением - Опорная плита из гранита или алюминия - Специальная конфигурация для биотехнологий, медицинской техники, фармацевтики, полупроводников - Варианты исполнения для чистых помещений ISO 14644-1 (до класса 1 - по запросу) - Непосредственное использование с предварительно сконфигурированным контроллером движения с образцовым программным обеспечением
