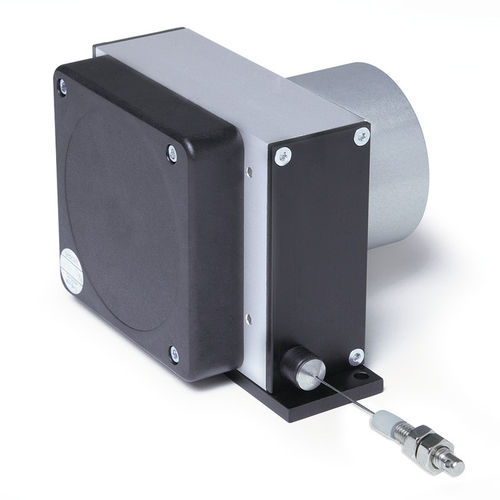

Энкодер с проволочным приводом SG62
надежная конструкция и резервная система датчиков с длиной измерения
Очень надежный энкодер с проволочным приводом в компактном исполнении для многочисленных областей применения, включая краностроение, сценостроение, складскую технику и т.д., с длиной измерения до , с выходом сигнала в резервном исполнении.
Профиль SG62:
Надежная конструкция
Длина измерения до
Аналоговый выход сигнала в резервном исполнении (2x 4...20 мА или потенциометр)
Очень прочный измерительный трос (нержавеющая сталь)
Степень защиты IP65
Штекерное соединение M12
Механические данные
Характеристика
Технические данные
Дополнительная информация
Корпус - алюминий/пластик
Конструкция троса - c0,54 мм - Стальной трос (нержавеющий)
Усилие выдвижения - £8 Н на тросе -
Измеренное расстояние / оборот канатного барабана - 200 мм -
Вес - -0,8 кг
Электрические данные
■ Потенциометр энкодера
Характеристика - Технические данные - Дополнительная информация
Рабочее напряжение - £30 В постоянного тока - рассеиваемая мощность на потенциометре <1 Вт
Номинальная мощность - 2 Вт при 70 5C -
Сопротивление - 10 C -
Толерантность сопротивления - ±5 % -
Стандартное сопротивление клемм - 0,5% или 1 C - всегда применяется большее значение
Толерантность к линейности - ±0,25 %
Тип подключения - штекерный разъем M12 (A-код) - 8-полюсный. 1 контакт
■Преобразователь, выходная мощность - - -
Характеристика - Технические данные - Дополнительная информация
Рабочее напряжение - 10 ... 30 В постоянного тока - с импедансом нагрузки £500 Q напряжение между l+ и I-
Выходной ток - 4 ... 20 мА <2x) - 4/20 мА 4/20 мА
- 20 ... 4 мА (2x) - 20/4 мА 20/4 мА
- 4 ... 20 мА. 20 ... 4 мА - 4/20 мА 20/4 мА
Тип подключения - штекерный разъем M12 (A-код) - 8-контактный. 1 контакт
---
